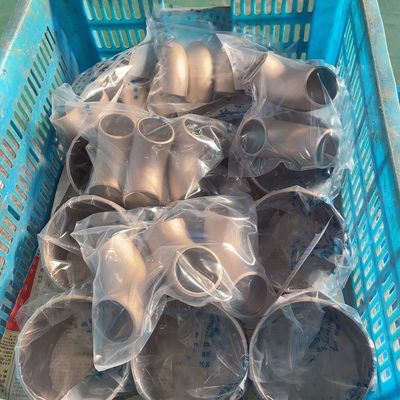

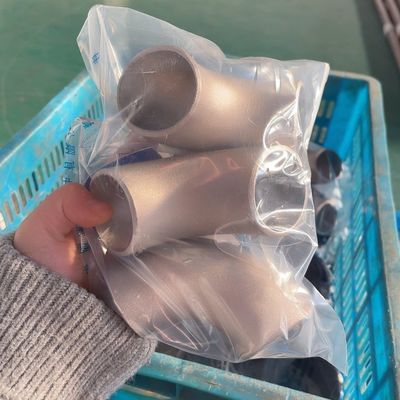

CuNi 70/30 銅 ニッケル肘 90° LR ASME B16.9 高圧海用パイプフィッティング

CuNi 70/30 銅ニッケルエルボ 90度 LR ASME B16.9 高圧船舶用配管継手

銅ニッケルエルボは、ASME B16.9、DIN 86090、GB/T 12459、EEMUA 146などの国際規格に準拠して設計・製造された配管方向継手です。一般的な材質はCuNi90/10（C70600）およびCuNi70/30（C71500）で、焼鈍（O）または応力除去状態で供給されます。エルボはシームレスチューブのホットプッシュまたは一体型ダイ鍛造により成形され、しわや亀裂のない連続した金属結晶粒流を保証します。出荷前に、各部品は寸法検査、目視検査、および指定された非破壊検査を受け、追跡可能なロット番号と機械的特性試験報告書が添付されます。端部仕上げには、様々な配管インターフェース要件に対応するため、突合せ溶接ベベル（BW）、ソケット溶接端（SW）、およびねじ端（NPT/BSP）が含まれます。

2.製品用途

本製品は、設計圧力が対応する温度クラスの許容値を超えない液体またはガス配管システムに適しています。以下のエンジニアリング分野で標準的な方向性コンポーネントとして使用されます。

オフショアエンジニアリング：ジャックアップリグ、セミサブマーシブル、FPSO、およびサブシーマニホールドシステムにおける海水リフト、消防、冷却水ループ。

造船：海軍および商船の両方における機関室海水システム、バラストタンクライン、ビルジおよび消防用主幹。

沿岸発電所および原子力発電所：開放サイクル循環冷却水、補助冷却水、および凝縮水抽出配管の曲がり。

海水淡水化プラント：ROおよびMSFプロセスにおける給水、ブライン濃縮物、および製品水輸送ライン。

化学工業：塩化物、有機酸、または中性塩溶液を取り扱う中・低圧配管。通常、サービス温度は-29℃から200℃の範囲です。

3.製品の利点

1. 強力な標準互換性：主要な寸法パラメータ（外径、肉厚、中心から端までの距離、ベベル角度）は、ASME、EN、およびGBシステムに完全に準拠しており、カスタム移行ピースなしで異なる設計コードの配管に直接交換または接続できます。

2. 明確な設計許容値：許容応力は、ASMEボイラー・圧力容器コードセクションIIパートDから導出されます。25年間のサービス寿命のための均一な腐食許容値0.5～1.0 mmを明示的に計算でき、信頼性の高い設計基準を提供します。

3. 優れた溶接性：CuNi合金は、予熱または溶接後熱処理を必要としない広い溶接熱入力ウィンドウ（0.5～2.5 kJ/mm）を提供します。溶接ビードは良好に形成され、溶接ゾーンの耐食性は母材に劣りません。

4. 安定した納入状態：すべてのエルボは、残留応力を除去するために溶液焼鈍されており、均一な微細構造と安定した硬度（≤100 HRB）を保証し、現場での切断または研削を容易にします。

5. 包括的な品質文書：各出荷には、化学組成、常温引張特性、硬度、粒界腐食（ASTM G28による）、および静水圧試験結果をカバーするEN 10204 3.1ミル証明書（3.2にアップグレード可能）が添付されており、国際的なエンジニアリングプロジェクトの文書要件を満たしています。

​4.主要製品仕様

​
