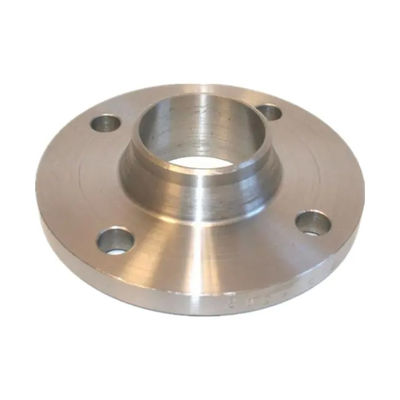

CuNi 70/30 は抵抗力がある鍛造ソケット溶接フランジ ASME B16.5 Class150 海洋海水
| 起源の場所 | 中国、上海 |
|---|---|
| ブランド名 | TOBO |
| 証明 | ISO/TUV/SGS |
| モデル番号 | 銅ニッケルフランジ |
| 最小注文数量 | 1個 |
| 価格 | 交渉可能 |
| パッケージの詳細 | 標準送料パッケージ |
| 受渡し時間 | 15-30就業日 |
| 支払条件 | T/T、ウェスタンユニオン |
| 供給の能力 | 10トン/月 |
商品の詳細
| 製品名 | CuNi 70/30 は抵抗力がある鍛造ソケット溶接フランジ ASME B16.5 Class150 海洋海水 | 銅含有量 | 70% 銅 |
|---|---|---|---|
| キーワード | 銅のフランジ | 抗張力 | 約450MPa |
| 標準 | ASTM B466 | 強さ | 高い |
| 仕上げる | 無地 | 表面処理 | 研磨、サンドブラスト等 |
| 製品タイプ | ソケット溶接フランジ | 厚さ | Sch5s、Sch10s、Sch40s、Sch80s、等。 |
| パッケージ | 木製のケース、パレットなど | タイプ | スリッポン、ウェルドネック、ブラインド、ねじ込み |
| 検査 | 100%X線 染料浸透剤 超音波 | クラス | 150、300、600、900、等。 |
| 使用 | Machanicalの部品 | 圧力定格 | 150#、300#、600#、900#、1500#、2500# |
| ハイライト | クニ 70/30 鋳造フレンズ,海水に耐えるフレンズ,ASME B16.5 ソケット・ウェルド・フレンズ |
||
製品の説明

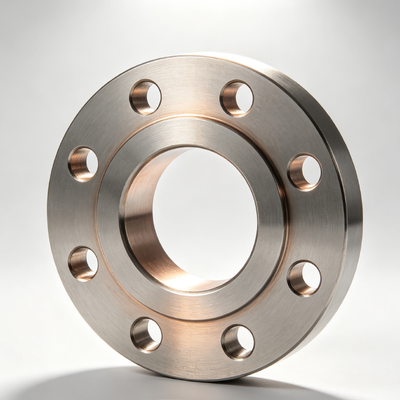

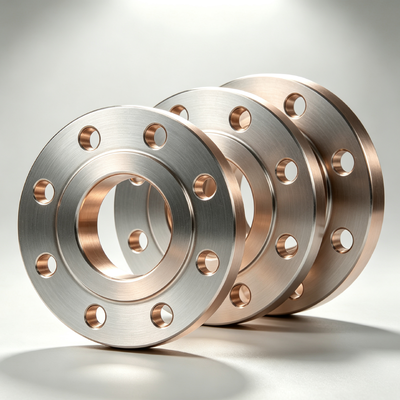

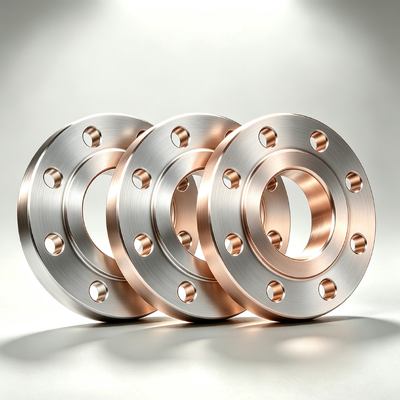

CuNi 70/30 鍛造ソケット溶接フランジ ASME B16.5 クラス150 海水耐性
1.製品説明
銅ニッケルフランジは、銅ニッケル合金システム、特に90/10（UNS C70600、BFe10-1-1）および70/30（UNS C71500、BFe30-1-1）グレードから製造される配管接続部品です。これらの合金は、海水、汽水、および様々な塩化物含有工業用媒体に対する優れた耐性を特徴としています。製造プロセスは、結晶粒構造を精製するための熱間鍛造から始まり、均質化のための固溶化熱処理、そして正確な寸法コンプライアンスを達成するための精密CNC旋盤加工、フライス加工、穴あけ加工が行われます。表面仕上げには、埋め込まれた鉄分や酸化物を除去し、安定した酸化銅皮膜を促進するための酸洗いと不動態化が含まれます。各フランジは、内部および表面の完全性を確保するために超音波および磁粉探傷検査を受けます。寸法基準はASME B16.5、EN 1092-1、GB/T 9119、およびEEMUA 145に従い、永久的なレーザーマーキングにより溶解から完成品までの完全なトレーサビリティを提供します。
2.製品用途
主要産業:
-
商業船舶・海洋工学: コンテナ船、ばら積み貨物船、タンカー、クルーズ船、フェリーの海水冷却ループ、バラスト水管理、デッキ消火システム、補助海水サービス。
-
オフショアエネルギーセクター: 固定プラットフォームおよび浮体式生産設備における海水揚水および消防水放出システム、熱交換器冷却バンドル、水注入配管。
-
水処理・淡水化: 熱（MSF/MED）および膜（RO）淡水化プラントの両方における取水、前処理、ブライン排出、透過水移送ライン。
-
発電: 海岸沿いの発電所における復水器および補助冷却器用の通水式および再循環式海水冷却システム。
-
工業プロセス: 化学、石油化学、食品加工プラントで腐食性媒体を扱う際の熱交換器、蒸発器、復水器。
-
水産養殖: 魚、エビ、貝類の養殖事業向けの高容量海水供給システム。
典型的な応用シナリオ:
-
ポンプ吸込および吐出接続。
-
バルブおよびストレーナーの設置。
-
熱交換器チューブバンドルへのアクセスポイント。
-
配管の隔離および将来の拡張接続。
3. 製品の利点
-
主要接続: フランジは、2つの配管端を接続するか、ポンプ、バルブ、熱交換器、ストレーナーなどの機器に配管を接続するボルト締め機械的ジョイントとして機能します。これにより、配管システムの安全で剛性のある位置合わせが可能になり、将来の分解も可能になります。
-
漏れのないシール: 互換性のあるガスケット（スパイラルワインド、グラファイト、PTFE、または金属被覆）と組み合わせてボルト締めすると、フランジ面がガスケットを圧縮して圧力保持シールを形成します。異なる面タイプ（上げ面（RF）、平坦面（FF）、リングジョイント（RTJ）、および段差面（T&G））は、特定の圧力および温度範囲に合わせて設計されており、液体、ガス、または二相媒体の漏洩のない封じ込めを保証します。
-
システム終端: ボアのないソリッドプレートであるブラインドフランジは、開いた配管端、容器ノズル、またはテストポートをキャップするために使用されます。これらは、静水圧試験、計画された将来の接続、または未使用の分岐を恒久的に閉鎖するために不可欠です。
-
メンテナンスの容易化: ラップジョイントフランジは、スタブエンドと組み合わせて、重い配管を回転させることなく迅速な組み立てと分解を可能にします。ねじ込みフランジは溶接不要の接続を提供し、どちらも内部清掃、チューブバンドル交換、または計装校正のための機器アクセスを簡素化します。
-
応力分布: ウェルドネックフランジは、溶接ルートから曲げモーメント、熱膨張力、圧力誘発荷重をスムーズに伝達する長いテーパーハブを備えており、応力集中を低減し、要求の厳しい周期的なサービスでのジョイント疲労寿命を延ばします。
-
標準化されたインターフェース: すべてのフランジ寸法は国際規格によって管理されており、同じ定格とサイズの異なるメーカーのフランジは完全に互換性があります。これにより、調達、メンテナンス在庫、および将来のシステム拡張が簡素化されます。
4. 主要製品仕様カテゴリ
| 90/10 Cu・Ni (C70600) | 70/30 Cu・Ni (C71500) | 化学組成（主成分） |
| Cu 86～90%、Ni 9～11%、Fe 0.8～1.8%、Mn 0.4～1.0% | Cu 65～70%、Ni 29～33%、Fe 0.4～1.0%、Mn 0.5～1.0% | 密度 |
| ~8.94 g/cm³ | 引張強度（焼鈍後） | 引張強度（焼鈍後） |
| 275 – 360 MPa | 345 – 420 MPa | 降伏強度 0.2%（焼鈍後） |
| 90 – 160 MPa | 120 – 200 MPa | 伸び（焼鈍後） |
| ≥30% | 硬度（HB） | 硬度（HB） |
| ≤110 | ≤130 | 連続使用温度 |
| -196℃～300℃ | 一般仕様 | 一般仕様 |
| 値/オプション | サイズ範囲 |
| DN15 – DN1500 (1/2" – 60") | 圧力定格 |
| クラス150、300、600、900、1500、2500（ASME）; PN6、PN10、PN16、PN25、PN40、PN64、PN100 | フランジタイプ |
| ウェルドネック（WN）、スリップオン（SO）、ブラインド（BL）、ねじ込み（Th）、ソケット溶接（SW）、ラップジョイント（LJ） | 面タイプ |
| RF（上げ面）、FF（平坦面）、RTJ（リングジョイント）、T&G（段差面）、FM/M（メス/オス） | 設計基準 |
| ASME B16.5 / B16.47、EN 1092-1、GB/T 9119、EEMUA 145 | 表面処理 |
| 酸洗い・不動態化（標準）; 電解研磨（オプション） | NDT |
| 100%目視・寸法検査; UT（超音波）、MT（磁粉）、PT、ご要望に応じて静水圧試験 | 認証 |
| EN 10204 3.1 / 3.2 ミル証明書; ご要望に応じて第三者検査（BV、DNV、ABS、LR） | よくある質問 |
1. 貿易会社ですか、それとも製造業者ですか？ 製造業者です。認証をご覧ください。
2. 納期はどのくらいですか？ 一般的に、在庫がある場合は5～10日です。在庫がない場合は15～20日ですが、数量によって異なります。
3. サンプルを提供していますか？ 無料ですか、それとも追加料金ですか？ はい、サンプルを無料で提供できますが、送料はお客様負担となります。
4. 支払い条件は何ですか？ 支払い
=1000USD、50% T/T前払い、出荷前に残金。
