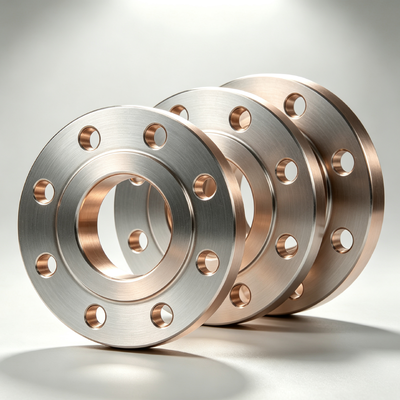

ASME B16.5 CuNi 70/30 鍛造ソケット溶接フランジ クラス 150 マリン グレード耐食性

ASME B16.5 CuNi 70/30 鍛造ソケット溶接フランジ クラス150 海洋グレード 耐食性

1.製品説明

銅ニッケルフランジ（Cu-Niフランジまたはクプロニッケルフランジとも呼ばれる）は、銅ニッケル合金から製造された配管接続部品です。配管システム内の2つのコンポーネントを接続、誘導、または強化するために使用されるリム状構造を持つ機械的デバイスです。フランジはその円周上にボルト穴を備え、特殊ガスケットとのボルト締めによりパイプ/継手に接合され、確実な圧力密閉を保証します。

銅ニッケルフランジは、主に2つの合金グレードで利用可能です：

90/10 銅ニッケル（UNS C70600 / BFe10-1-1）：約90%の銅と10%のニッケルで構成され、少量の鉄とマンガンが添加されています。このグレードは、強度、耐食性、コスト効率のバランスが取れています。

70/30 銅ニッケル（UNS C71500 / BFe30-1-1）：約70%の銅と30%のニッケルで構成され、耐食性と強度を高めています。

フランジは、鍛造、熱処理、CNC加工、非破壊検査（UT/MT）などのプロセスを経て製造され、酸洗いと不動態化の表面処理が施されます。

2.製品用途

銅ニッケルフランジは、その優れた耐食性により、さまざまな産業および用途で広く使用されています:

• 海洋および造船: 海水冷却システム、バラスト水システム、消防システム、主機および補助エンジンの冷却配管、商船および軍艦用の海水配管システムサイズ範囲

• 海洋石油・ガスプラットフォーム: 海水供給、消防、バラスト配管サイズ範囲

• 海水淡水化プラント: 逆浸透/蒸発ユニットの海水取水およびブライン排出配管サイズ範囲

• 沿岸発電所: 海水冷却循環システムの取水および排出配管サイズ範囲

• 熱交換器およびコンデンサー: 発電所および産業施設の冷却水システムサイズ範囲

• 化学・石油化学産業: 腐食性媒体を扱う配管システムサイズ範囲

• 水産養殖: 養魚用の海水供給システムサイズ範囲

• 一般産業: パイプ、ポンプ、バルブ、その他の機器を接続して完全な配管システムを形成サイズ範囲

3 · 製品の利点

1. 優れた耐食性: 海水腐食、塩化物イオン攻撃、塩水噴霧、孔食、隙間腐食に対する優れた耐性。90/10合金の腐食率は0.025mm/年未満であり、70/30合金はさらに低いレート（≤0.01mm/年）を達成し、316Lステンレス鋼をはるかに凌駕します。防汚性: 銅イオンは、フジツボや藻類などの海洋生物の付着を自然に阻害し、配管の詰まりやメンテナンスの必要性を軽減します。サイズ範囲

2. : 70/30合金は、引張強度≥490MPa、降伏強度≥180MPaで、高速度の海水浸食やキャビテーション腐食に対する優れた耐性があります。優れた溶接性および加工性サイズ範囲

3. 低透磁率: 非磁性特性が必要な用途に最適です。サイズ範囲

4. : 約300℃までの熱安定性があり、ステンレス鋼の最大3倍の寿命があります。低メンテナンスサイズ範囲

5. 包括的な規格準拠: ASME B16.5、GB/T 9119、DIN、EN-1092、および海洋規格EEMUA 145を含む複数の国際規格に準拠して製造されています。サイズ範囲

6. 主な製品仕様パラメータ仕様サイズ範囲

7. 90/10 Cu-Ni (UNS C70600 / BFe10-1-1), 70/30 Cu-Ni (UNS C71500 / BFe30-1-1)化学組成 (90/10)サイズ範囲

8. 化学組成 (70/30)Cu 65-70%, Ni 29-33%, Fe 0.4-1.0%, Mn ≤1.0%サイズ範囲

1/2" ～ 60" NB / DN15 ～ DN1500圧力定格
