CuNi 70/30 合金鍛造 SWRF フランジ Class150 ASME B16.5 海洋配管システム用
| 起源の場所 | 中国、上海 |
|---|---|
| ブランド名 | TOBO |
| 証明 | ISO/TUV/SGS |
| モデル番号 | 銅ニッケルフランジ |
| 最小注文数量 | 1個 |
| 価格 | 交渉可能 |
| パッケージの詳細 | 標準送料パッケージ |
| 受渡し時間 | 15-30就業日 |
| 支払条件 | T/T、ウェスタンユニオン |
| 供給の能力 | 10トン/月 |
商品の詳細
| 製品名 | CuNi 70/30 合金鍛造 SWRF フランジ Class150 ASME B16.5 海洋配管システム用 | 色 | カスタマイズされた色 |
|---|---|---|---|
| 特別な機能 | 腐食に対する耐性 | 関係のモード | 溶接 |
| レベル | 1 | 原産国 | 中国 |
| テクノロジー | 鍛造、キャスティングなど | デザイン | 溶接首は、等入れる。 |
| 表面 | 塗料を噴霧する | コーティング | ブラック,ガルバン化,塗装など |
| 温度範囲 | -50°C〜200°C | 製造工程 | 押し、出版物、炉、鋳造物、 |
| 被削性 | 公平 | 繋がり | 通る溶接等。 |
| サイズ範囲 | 1/2インチ～48インチ | テクニクス | 鋳造 |
| ハイライト | クニ 70/30 鋳造フレンズ,船舶配管システムフランジ,ASME B16.5 銅ニッケルフレンズ |
||
製品の説明

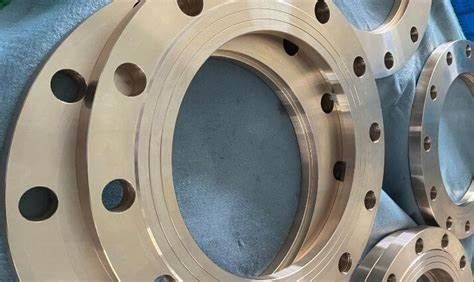

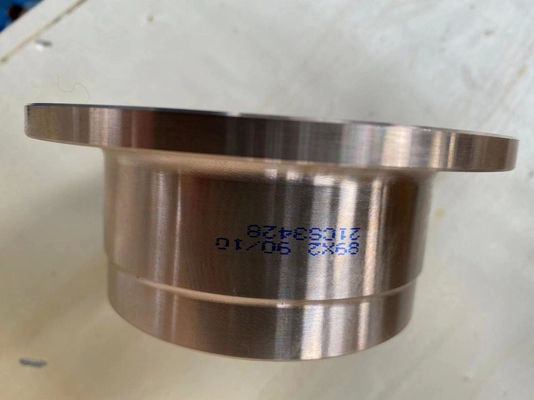

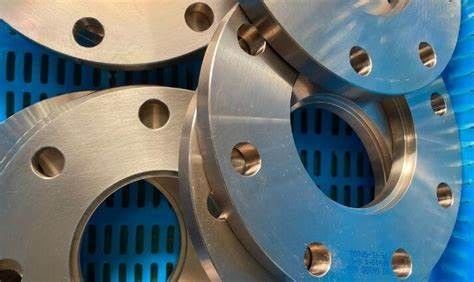

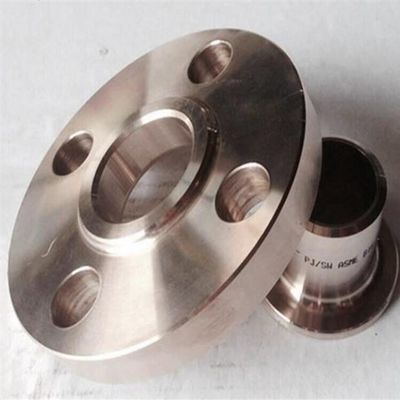

海洋配管システム用 CuNi 70/30 合金鍛造 SWRF フランジ Class 150 ASME B16.5
1.製品概要
銅ニッケルフランジは、銅（Cu）とニッケル（Ni）を主成分とする鍛造耐食合金フランジです。銅とニッケルの全率固溶性により、材料は室温で単相オーステナイト組織を示し、優れた強度、靭性、耐食性を兼ね備えています。フランジブランクは、適切なメタルフローと等方性を確保するために3工程の据え込み・引き延ばし鍛造を行った真空脱ガス丸鋼棒から製造され、その後、鍛造応力の緩和と結晶粒度の安定化を目的として溶体化焼鈍（850℃～950℃に制御）および急速水冷（焼入れ）が施されます。完成したフランジは高精度CNC旋盤で機械加工され、シール面粗さRa 1.6μm未満、ボルト穴位置公差±0.5mm以内を達成しています。材質グレードには、BFe10-1-1（B10、UNS C70600相当）およびBFe30-1-1（B30、UNS C71500相当）が含まれます。製品はASME B16.5、ASTM B171/B151、GB/T 9124、HG/T 20592、DIN 2501、EEMUA 145に準拠して供給され、顧客の図面に応じた非標準のカスタム対応も可能です。
2.製品の用途
過酷な腐食環境下の配管システム向けに設計されており、主な用途は以下の通りです：
-
船舶および海洋プラットフォームにおける海水冷却、バラスト、消火、生活用水ライン。
-
沿岸部および原子力発電所における復水器および補助冷却システムの循環水出入口。
-
熱蒸留法および逆浸透（RO）海水淡水化プラントにおける取水、排水、中間配管。
-
海洋石油・ガス田における水圧入、原油輸送、ヒートトレース配管の接続。
-
石油精製および化学プラントにおける塩化物、硫化水素、弱酸を含むプロセスライン。
-
イオン溶出規制が厳しい医薬品、食品、水処理産業におけるクリーン配管。
さらに、銅ニッケルフランジは熱交換器、フィルター、伸縮継手、ポンプ、バルブの接続インターフェースとして広く使用され、標準化された迅速な接続を可能にします。
3 · 製品の特長
-
包括的な耐食性: 海水、塩水、酸性塩化物媒体において極めて低い均一腐食速度を示し、孔食、隙間腐食、応力腐食割れに対して優れた耐性を発揮します。また、ほとんどのステンレス鋼よりも優れたガルバニック腐食適合性を備えています。
-
固有の防汚性: 微量に溶出する銅イオンが配管内壁に生物付着抑制層を形成し、追加のコーティングを施すことなくフジツボや藻類の付着を抑制します。
-
信頼性の高い機械的性能: B30は最小引張強さ490MPa、耐力180MPa、0℃での衝撃吸収エネルギー（AKV）≥60Jを誇り、ウォーターハンマー、振動、温度変動に耐えることができます。
-
卓越した加工性: ガス切断、冷間曲げ、熱間曲げ、旋削、穴あけ、タップ加工が可能です。同種材料の配管と突合せ溶接する場合、予熱や溶接後熱処理（PWHT）は不要で、溶接継手効率は0.9以上を達成します。
-
良好な物理的特性: 高い熱伝導率（約29W/m·K）により放熱が促進され、炭素鋼に近い熱膨張係数（約16×10⁻⁶/℃）により異種金属接合部における熱応力が低減されます。
-
ライフサイクルエコノミー: 設計寿命は30年以上でメンテナンス間隔を延長でき、ステンレス鋼やチタンなどの代替材に比べてトータルコストを大幅に抑えられます。
4.主要製品仕様
| パラメータ項目 | B10 (C70600) | B30 (C71500) | 一般要件 / 範囲 |
| 化学組成 (wt%) | Cu 88.0~90.0、Ni 9.0~11.0、Fe 1.0~1.8、Mn 0.5~1.0、C≤0.05、Pb≤0.005、S≤0.01、P≤0.02 | Cu 残部 (~70.0)、Ni 29.0~32.0、Fe 0.4~1.0、Mn 0.5~1.2、C≤0.05、Pb≤0.005、S≤0.01、P≤0.02 | 不純物総量 ≤0.7% |
| 機械的特性 (最小値) | 引張強さ≥275MPa、耐力≥105MPa、伸び≥42% | 引張強さ≥490MPa、耐力≥180MPa、伸び≥30% | B30の衝撃エネルギー (0℃) ≥60J |
| 物理的特性 (代表値) | 密度 8.94g/cm³、熱伝導率 29W/(m·K)、線膨張係数 16.2×10⁻⁶/℃ (20~200℃)、電気抵抗率 0.49μΩ·m | 密度 8.94g/cm³、熱伝導率 29W/(m·K)、線膨張係数 15.8×10⁻⁶/℃ (20~200℃)、電気抵抗率 0.50μΩ·m | 弾性率 140~150GPa、ポアソン比 0.33 |
| 温度および流速 | 連続使用 -29℃~+200℃、海水流速 ≤3.5m/s | 連続使用 -29℃~+200℃、海水流速 ≤4.5m/s | 短時間ピーク 250℃、より高い流速には耐エロージョン許容値が必要 |
| 呼び径（DN）および肉厚 | DN15~DN600 (NPS ½"~24") 標準供給、Sch5S~Sch160 | 左記に同じ | DN700~DN1200はカスタム対応、特殊スケジュールは要相談 |
| 圧力定格 | 適用規格 Class 150/300/600/900 (ASME) | 左記に同じ | DIN PN6/10/16/25/40/64/100、欧州規格 16/20bar |
| フランジタイプ | PL, SO, WN, SW, Th, LF, BL | 左記に同じ | 溶接開先形状は ASME B16.25 または GB/T 12224 に準拠 |
| シール面形状 | RF, FF, FM, M, T, G, RJ | 左記に同じ | 表面粗さ Ra≤1.6μm (RF/FF)、RJ面硬度 ≥HB 180 |
| 主要公差 | ボルト穴ピッチ円直径許容差 ≤±1mm (DN≤250)、≤±1.5mm (DN≥300)、座面平面度 ≤0.05mm | 左記に同じ | 厚さ許容差 ≤±1.5mm、内径許容差は規格に準拠 |
| 適用規格 | ASME B16.5, ASTM B171/B151, GB/T 9124, HG/T 20592, DIN 2501, EEMUA 145, ISO 15590 | 左記に同じ | 技術仕様合意に基づくカスタム対応も可能 |
よくある質問（FAQ）
1. 貴社は商社ですか、それとも製造メーカーですか？ 当社は製造メーカーです。各種認証・証明書をご確認いただけます。
2. 納期はどのくらいかかりますか？ 通常、在庫がある場合は5～10日です。在庫がない場合は15～20日程度となり、ご注文数量に応じて異なります。
3. サンプルは提供していますか？無料ですか、それとも追加料金がかかりますか？ はい、サンプルは無料で提供可能ですが、配送料はお客様のご負担となります。
4. 支払い条件はどうなっていますか？ お支払い金額が1,000米ドル以下の場合は、100%前払い。お支払い金額が1,000米ドル以上の場合は、50% T/T 前払い、残金は出荷前のお支払いとなります。
