C71500 CuNi 70/30 鍛造ソケット溶接フランジ ASME B16.5 Class150 耐食性
| 起源の場所 | 中国、上海 |
|---|---|
| ブランド名 | TOBO |
| 証明 | ISO/TUV/SGS |
| モデル番号 | 銅ニッケルフランジ |
| 最小注文数量 | 1個 |
| 価格 | 交渉可能 |
| パッケージの詳細 | 標準送料パッケージ |
| 受渡し時間 | 15-30就業日 |
| 支払条件 | T/T、ウェスタンユニオン |
| 供給の能力 | 10トン/月 |
商品の詳細
| 製品名 | C71500 CuNi 70/30 鍛造ソケット溶接フランジ ASME B16.5 Class150 耐食性 | 圧力定格 | 2500を分類するクラス150 |
|---|---|---|---|
| 漏れ率 | 漏れゼロ | 熱処理 | 正常化、焼きなまし、癒やすこと、等。 |
| 抗張力 | 約450MPa | プロセス | 鋳造、鍛造材、等。 |
| 関係のモード | 鍛造 | 特別な機能 | 腐食に対する耐性 |
| 強さ | 高い | リンクモード | 鍛造 |
| 繋がり | バット 溶接またはスレッド | 製品タイプ | 首突合せ溶接フランジ |
| フレンジ向きのタイプ | 浮き顔/平面顔/リング型関節 | 厚さ | Sch5s-Sch160,Xs,XXs |
| アドバンテージ | 便利な取付けおよび維持 | 規格 | ASTM B151,ASME B165 |
| ハイライト | C71500 CuNi 70/30 鍛造フランジ,ASME B16.5 クラス150 ソケット溶接フランジ,耐食性 銅ニッケル フランジ |
||
製品の説明

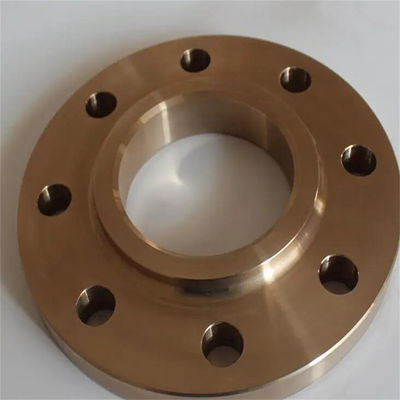

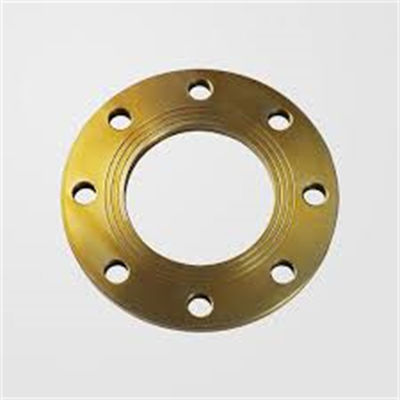

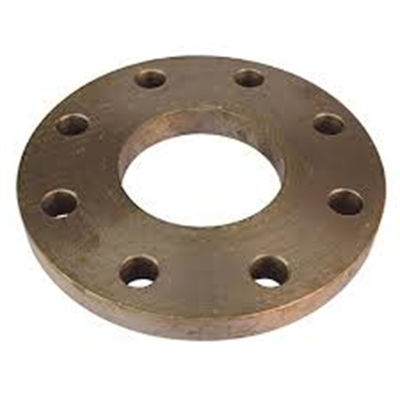

C71500 CuNi 70/30 鍛造ソケット溶接フランジ ASME B16.5 クラス150 耐食性
1.製品説明
白銅（キュプロニッケル）フランジは、主に銅とニッケルで構成される配管接続用コンポーネントです。銅とニッケルは固体および液体の両方の状態で全率固溶し、均一なα相固溶体構造を形成するため、この合金は優れた強度、延性、および耐食性を備えています。本製品は、高品質な丸棒またはビレットから一体型鍛造型鍛造によって製造され、その後に溶体化焼鈍を施すことで内部応力を除去し、結晶粒度を微細化しています。続いてCNC旋削、フライス加工、研削加工によってシール面およびボルト穴を仕上げ、最終的に酸洗および不働態化処理を行うことで、清浄で汚染のない表面を確保しています。一般的に使用される材質グレードには、BFe10-1-1（略称B10、UNS C70600相当、すなわち90/10白銅）およびBFe30-1-1（略称B30、UNS C71500相当、すなわち70/30白銅）があります。設計および製造は、ASME B16.5、ASTM B171/B151、GB/T 9119、HG/T20592、DIN、およびEEMUA 145に準拠しており、国内外の多様なプロジェクトの技術要件を満たしています。
2.製品用途
これらのフランジは、海水、塩水、淡水、および各種弱腐食性媒体を移送する配管システムで主に使用されます。造船分野では、主機冷却、バラスト、消火、および生活用海水システムで広く採用されています。海洋工学分野では、プラットフォーム上の海水揚水、水圧入、および消火配管網に用いられます。電力産業では、沿岸発電所の復水器循環冷却水出入口接続に特に適しています。淡水化プラントでは、取水および濃縮塩水排出の配管接続を担います。さらに、石油化学、製塩、製紙、および養殖産業でも重要な役割を果たしています。要するに、白銅フランジは配管とバルブ、ポンプ、熱交換器、および各種プロセス機器を確実に接続するための主要コンポーネントです。
3 · 製品の特長・メリット
第一に、優れた耐海水腐食性です。合金表面に緻密で安定した酸化皮膜を急速に形成し、高い自己修復能を有するため、静止海水および流動海水のいずれにおいても極めて低い均一腐食速度を示します（B10で0.025 mm/年未満、B30では0.01 mm/年と低く、316Lステンレス鋼を大幅に凌駕します）。第二に、本来備わっている優れた耐生物付着性です。銅イオンの緩慢な溶出により、フジツボ、ムール貝、藻類などの海洋生物がフランジ表面や管壁に付着するのを効果的に防ぎ、清掃・メンテナンス費用を大幅に削減します。第三に、高い機械的強度と優れた靭性です。B30の最小引張強さは490 MPa、耐力は180 MPaであり、高速海水流による壊食・キャビテーション損傷に耐えることができます。第四に、優れた加工性と溶接性です。材料は延性に富み、冷間曲げ、拡管、機械加工が容易です。同材質の白銅パイプと溶接した場合、継手部は高強度を示し、割れ傾向もありません。第五に、低透磁率で磁気干渉がないため、磁気に敏感な計器や電子機器の周辺での使用に適しています。第六に、設計寿命が最大30年と長く、ステンレス製継手の3倍以上であり、卓越した総合的な経済性を提供します。
4.主要製品仕様
| パラメータ区分 | B10 (C70600) 90/10 Cu-Ni | B30 (C71500) 70/30 Cu-Ni | 一般規定 |
| 化学成分 (wt%) | Cu 88.0~90.0, Ni 9.0~11.0, Fe 1.0~1.8, Mn 0.5~1.0, 残部 ≤0.5 | Cu 残部~70.0, Ni 29.0~32.0, Fe 0.4~1.0, Mn 0.5~1.2, 残部 ≤0.5 | 不純物合計 ≤0.7% |
| 常温機械的性質 (最小値) | 引張強さ ≥275 MPa, 降伏強さ ≥105 MPa, 伸び ≥42% | 引張強さ ≥490 MPa, 降伏強さ ≥180 MPa | 硬度（HB）は要求に応じて対応 |
| 使用温度範囲 | 連続使用: -29℃ ~ +200℃ | 連続使用: -29℃ ~ +200℃ | 短時間ピーク時 最大250℃ |
| 推奨海水流速 | ≤3.5 m/s (連続) | ≤4.5 m/s (連続) | これを超える流速には腐れしろ（エロージョン許容量）が必要 |
| 呼び径 (DN) | DN15 ~ DN600 (NPS ½"~24") 標準供給 | 左記と同様 | DN700~DN1200は受注生産可能 |
| 肉厚スケジュール | Sch5S, Sch10S, Sch40S, Sch80, Sch160 | 左記と同様 | その他の特殊スケジュールは応相談 |
| 圧力定格 | — | — | ASME: Class 150, 300, 600, 900；DIN: PN6, PN10, PN16, PN25, PN40, PN64, PN100；欧州規格: 16bar, 20bar |

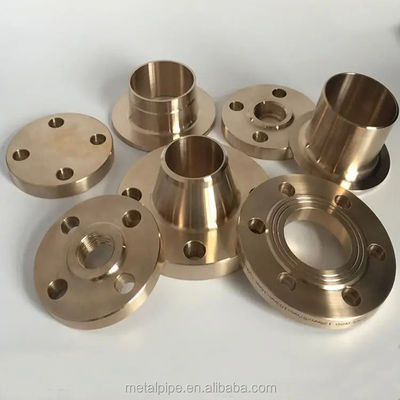

| フランジ構造形式 | — | — | 板フランジ (PL), スリップオン (SO), ウェルドネック (WN), ソケット溶接 (SW), ねじ込み (Th), ラップジョイント (LF), ブラインド (BL) |
| シール面形式 | — | — | RF, FF, FM, M, T, G, RJ |
| ボルト穴数 | — | — | ASME B16.5または同等規格に基づき、DNおよび圧力クラスにより異なる |
よくある質問 (FAQ)
1. 貴社は商社ですか、それとも製造メーカーですか？ 当社は製造メーカーです。各種認証をご確認いただけます。
2. 納期はどのくらいですか？ 通常、在庫がある場合は5〜10日です。在庫がない場合は数量に応じて15〜20日となります。
3. サンプルは提供していますか？無料ですか、それとも有料ですか？ はい、サンプルは無料でご提供可能ですが、送料はお客様のご負担となります。
4. 支払い条件はどうなっていますか？ お支払い金額が1,000米ドル以下の場合は全額前払い。お支払い金額が1,000米ドル以上の場合は50% T/T前払い、残金は出荷前にお支払いいただきます。
