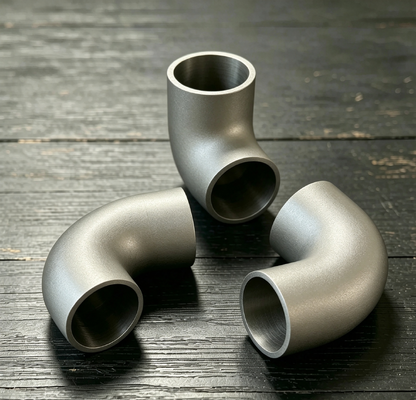

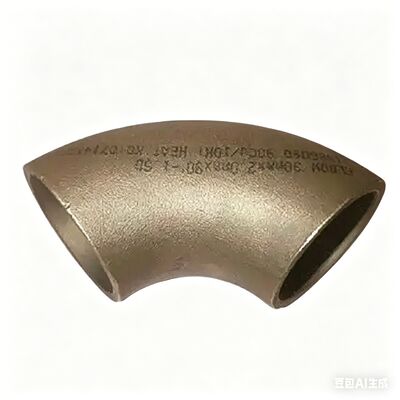

UNS C71500 CuNi 70/30 銅ニッケルエルボ、シームレス 90° LR ASME B16.9 高強度継手
| 起源の場所 | 中国、上海 |
|---|---|
| ブランド名 | TOBO |
| 証明 | ISO/TUV/SGS |
| モデル番号 | 銅ニッケルエルボ |
| 最小注文数量 | 1個 |
| 価格 | 交渉可能 |
| パッケージの詳細 | 標準送料パッケージ |
| 受渡し時間 | 15-30就業日 |
| 支払条件 | T/T、ウェスタンユニオン |
| 供給の能力 | 10トン/月 |
商品の詳細
| 製品名 | UNS C71500 CuNi 70/30 銅ニッケルエルボ、シームレス 90° LR ASME B16.9 高強度継手 | 接続タイプ | 肘 |
|---|---|---|---|
| 保証 | 1年 | 重さ | ライト |
| 学年 | クーパー | 製品 | 銅ニッケルエルボ |
| アドバンテージ | 便利な取付けおよび維持 | 設置方法 | バット・ウェルド |
| フェイスタイプ | ねじ端 / 平端 / 溝付き端 | 耐食性 | 高い |
| 接合方法 | 突合せ溶接またはソケット溶接 | 気性 | 柔らか 半硬い 硬い |
| プロセス | シームレス / 鍛造 / 鋳造 | 耐食性 | 海水や腐食に対する高い耐性 |
| 品質グレード | 本物 | 加工技術 | 鍛造 |
製品の説明
UNS C71500 CuNi 70/30 銅ニッケルエルボ、シームレス 90度 LR ASME B16.9 高強度継手
1.製品説明
銅ニッケルエルボは、鉄とマンガンを添加制御した二相銅ニッケル合金から製造されたシームレス鍛造継手です。この材料は、固溶化熱処理後に単相α固溶体構造となり、優れた冶金的安定性を提供します。製品は、90/10 (UNS C70600) と 70/30 (UNS C71500) の 2 つの主要な合金組成で利用可能であり、後者は高速度・高温の海水条件下での耐性を向上させるために、より高いニッケル含有量を提供します。製造ルートには、熱間押出、誘導曲げ、冷間押し出しがあり、その後、完全固溶化熱処理と酸洗が行われます。
2.製品用途
この継手は、塩化物誘発腐食と浸食が主要な破壊メカニズムとなる重要な流体システムに指定されています。典型的なシステム統合には以下が含まれます:
-
主機および補助機器用の海水冷却ループ
-
船舶および商船の消防管およびスプリンクラーシステム
-
LNG および発電設備における熱交換器接続配管
-
ゼロ液体排出 (ZLD) プラントにおける高塩分ブライン移送ライン
-
石油・ガス抽出用の海底アンビリカルおよびフローラインコンポーネント
-
IMO D-2 規格に準拠したバラスト水処理 (BWT) システム配管
3. 製品の利点
-
浸食・腐食耐性– 清浄な海水中の許容流速しきい値は、C70600 で > 4.5 m/s、C71500 で > 6 m/s です。
-
低い巨視的ガルバニック電位– 適切に絶縁されていれば鋼材と互換性があります。チタンおよびスーパーデュプレックスとのガルバニック結合は最小限です。
-
加工性に優れる– 亀裂なしで冷間曲げ可能 (冷間成形の場合、最小曲げ半径 2.5D); 溶接継手効率は母材の 90% 以上です。
-
長年の実績データ– 海軍およびオフショア用途で 40 年以上の豊富なサービス実績があります。
-
修理可能– 母材の特性を損なうことなく、溶接オーバーレイまたは内部クラッドが可能です。
-
4. 主要製品仕様パラメータ
| 仕様 / 値 | 合金グレード |
| UNS C70600 (CuNi 90/10), UNS C71500 (CuNi 70/30) | 製品形態 |
| シームレス鍛造エルボ | 呼び径範囲 |
| DN15 – DN600 (1/2" – 24"); LR タイプは DN1200 まで対応可能 | スケジュール / 肉厚 |
| Sch 10, Sch 20, Sch 40, Sch 80, Sch 120, Sch 160 | 曲げ角度 (標準) |
| 45°, 90°, 180° (±1° の公差) | 曲げ半径タイプ |
| ロングラジアス (LR) = 1.5D; ショートラジアス (SR) = 1.0D; ご要望により 3D / 4D / 5D | 設計圧力定格 |
| クラス 150, 300, 600, 900 (ASME B16.5 互換) | 使用温度範囲 |
| -50°C ～ +300°C (C70600 は 250°C 以上で derating が適用されます) | 引張強度 (最小) |
| C70600: 290 MPa; C71500: 415 MPa | 降伏強度 (0.2% オフセット、最小) |
| C70600: 105 MPa; C71500: 170 MPa | 伸び (最小、50mm ゲージ) |
| C70600: 32%; C71500: 30% | 寸法公差 |
| ASME B16.9 / MSS SP 119 | 非破壊検査 (NDE) |
| 100% 目視検査; 必要に応じて水圧または気圧試験; 指定された場合は RT/PT/UT | 端部加工 |
| 突合せ溶接 (BW) は ASME B16.25 に準拠; ソケット (SW) またはねじ込み (NPT/BSPT) オプション | 適用規格 |
| ASTM B466 / B467 / B122; ASME B16.9; DIN 86090; EEMUA 146; GB/T 12459 | よくある質問 |
1. 貿易会社ですか、それとも製造業者ですか？
当社は製造業者です。認証をご確認いただけます。
2. 納期はどのくらいですか？
通常、在庫がある場合は 5 ～ 10 日です。在庫がない場合は 15 ～ 20 日で、数量によって異なります。
3. サンプルは提供していますか？無料ですか、それとも追加料金ですか？はい、サンプルを無料で提供できますが、送料はお客様負担となります。4. 支払い条件は何ですか？
