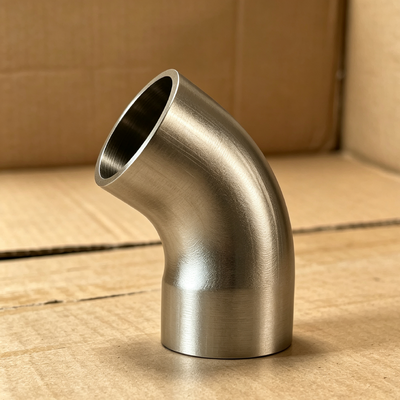

70/30 CuNi 銅ニッケルエルボ ASME B16.9 BW 継手スケジュール 40 ホットセール
| 起源の場所 | 中国、上海 |
|---|---|
| ブランド名 | TOBO |
| 証明 | ISO/TUV/SGS |
| モデル番号 | 銅ニッケルエルボ |
| 最小注文数量 | 1個 |
| 価格 | 交渉可能 |
| パッケージの詳細 | 標準送料パッケージ |
| 受渡し時間 | 15-30就業日 |
| 支払条件 | T/T、ウェスタンユニオン |
| 供給の能力 | 10トン/月 |
商品の詳細
| 製品名 | 70/30 CuNi 銅ニッケルエルボ ASME B16.9 BW 継手スケジュール 40 ホットセール | 製品タイプ | 銅ニッケルエルボ |
|---|---|---|---|
| エンドコネクション | バット・ウェルド,ソケット・ウェルド,スレッド | 色 | 銀 |
| 耐食性 | 海水に対する高い耐食性 | 加工技術 | 鍛造 |
| 接続タイプ | 肘 | 厚さ | カスタマイズされた |
| 仕上げる | 磨いたり,磨いたり | 製品 | 銅ニッケルエルボ |
| エンドコネクション | 突合せ溶接、ソケット溶接、またはねじ込み | ヘッドコード | ラウンド |
| 製造工程 | 熱間鍛造または冷間成形 | 応用 | 海洋、海洋、化学処理、発電所 |
| 耐久性 | 高い |
製品の説明
70/30 CuNi銅ニッケルエルボ ASME B16.9 BW継手 スケジュール40 ホットセール
1.製品説明
銅ニッケルエルボは、銅ニッケル合金から製造された配管継手であり、配管システムにおける媒体の流れを方向転換するためのコアコンポーネントとして機能します。製品は主にUNS C70600（90/10銅ニッケル）とUNS C71500（70/30銅ニッケル）で利用可能です。前者は約10％のニッケルを含み、よりコスト効率が良いです。後者は約30％のニッケルを含み、優れた高温耐性と耐食性を提供します。

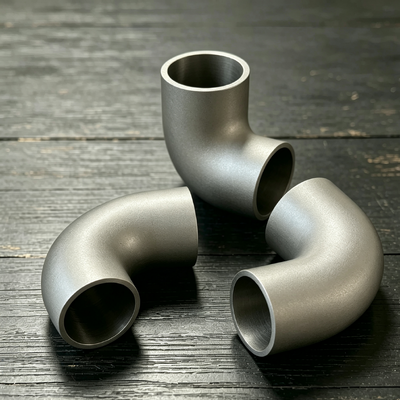

エルボは円弧状のパイプセクションを備え、標準的な曲げ角度は45°、90°、180°です。曲げ半径は、ロングラジアス（R=1.5×呼び径）とショートラジアス（R=1.0×呼び径）に分類されます。ロングラジアスエルボは流れ抵抗が低いですが、ショートラジアスエルボは限られたスペースでの設置に適しています。製品はDN15からDN600までのサイズをカバーし、肉厚スケジュールはSch5SからXXSまで、全範囲で利用可能です。
製造プロセスには、小径用のシームレスプッシュ成形、中径用の熱間押出、大径用の高周波誘導曲げまたは溶接成形が含まれます。端部接続は、さまざまな配管システムの要件を満たすために、突合せ溶接（BW）、ソケット溶接（SW）、およびねじ込み（NPT/BSP）タイプで利用可能です。製品品質は、ASME B16.9、DIN 86090、およびEEMUA 146の国際規格に厳密に準拠しており、各製品には完全な材料証明書と検査レポートが付属しています。
2.製品用途
銅ニッケルエルボは、海水、汽水、塩水廃水、およびさまざまな化学媒体を扱う配管システムで広く使用されています。主な用途分野は次のとおりです。
-
海洋およびオフショア：商船、軍艦、オフショアプラットフォームでの船外海水冷却システム、バラスト水ライン、消防用水配管、デッキ洗浄システム。
-
石油およびガス：オフショア生産プラットフォーム、FPSOトップサイドモジュール、製油所および化学プラントでのブライン処理システムにおけるプロセス配管。
-
発電施設：火力発電所での復水循環水システム、原子力施設での設備冷却水回路、複合サイクルガスタービン/蒸気タービン発電所での閉鎖冷却ループ。
-
海水淡水化：MSFおよびMED淡水化ユニットでのブライン再循環ライン、およびRO前処理パイプライン。
-
土木および一般産業：大規模セントラル空調チラー水システム、製薬クリーン配管システム、食品および飲料用衛生グレードライン、地域冷暖房ネットワーク。
3.製品の利点
1.優れた耐食性、長寿命
銅ニッケル合金は、海水環境での腐食保護のために、密な酸化銅（Cu₂O）表面皮膜に依存しています。この皮膜は自己修復性があり、機械的に損傷しても急速に再生します。流れる海水中では、C70600は約0.025mm/年、C71500は0.018mm/年という低い腐食率を示します。耐用年数は通常20年を超え、炭素鋼エルボの5〜8倍長くなります。
2.自然な防汚性
銅イオンはパイプ表面からゆっくりと放出され、海洋生物の付着を阻害する微毒性環境を作り出し、フジツボ、ムール貝、藻類のコロニー形成を効果的に防ぎます。銅ニッケルエルボは防汚コーティングを必要とせず、環境に優しいソリューションであり、清掃頻度とメンテナンス工数を大幅に削減します。
3.高強度と耐衝撃性
C70600：引張強度≥290MPa、降伏強度≥110MPa；C71500：引張強度≥370MPa、降伏強度≥130MPa。両グレードとも伸び≥30％であり、優れた靭性を示し、ウォーターハンマーの衝撃や機械的振動に効果的に耐え、脆性破壊を防ぎます。
4.溶接しやすく、建設が便利
同グレードの銅ニッケルパイプとの高い互換性があり、TIG、MIG、またはSMAW溶接に適しています。予熱および溶接後熱処理は一般的に不要であり、現場作業を簡素化し、設置スケジュールを効果的に短縮します。
5.ライフサイクル全体での経済性
初期調達コストは炭素鋼製品よりも高いですが、コーティング要件の排除、交換頻度の削減、低メンテナンスニーズにより、20年間の総ライフサイクルコストはコーティングされた炭素鋼ソリューションの約60％〜70％となり、大幅な長期経済的利益をもたらします。
4.主な製品仕様
| 項目 | 技術データ |
| 材質グレード | UNS C70600 (90/10 CuNi), UNS C71500 (70/30 CuNi) |
| サイズ範囲 | DN15 ~ DN600 (1/2" ~ 24") |
| 肉厚スケジュール | Sch5S, Sch10S, Sch40S, Sch80S, Sch160, XXS |
| 曲げ角度 | 45°, 90°, 180° (その他はカスタマイズ可能) |
| 曲げ半径 | ロングラジアス R=1.5D, ショートラジアス R=1.0D |
| 角度公差 | 45°/90°: ±0.5°; 180°: ±1.0° |
| 肉厚減少 | 最大背面減少 ≤公称肉厚の12.5% |
| 接続タイプ | 突合せ溶接 (BW), ソケット溶接 (SW), ねじ込み (NPT/BSP) |
| 使用温度 | -20℃ ~ 300℃ |
| 圧力定格 | Class 150, Class 300, Class 600, Class 900 など |
| 引張強度 (RT) | C70600≥290MPa; C71500≥370MPa |
| 降伏強度 (RT) | C70600≥110MPa; C71500≥130MPa |
| 伸び | 両グレードとも≥30% |
| 規格 | ASME B16.9, DIN 86090, EEMUA 146, GB/T 12459 |
| 表面仕上げ | 酸洗および不動態化、保護エンドキャップ付き |
| 添付書類 | 材料証明書、寸法検査レポート、熱処理記録、NDTレポート（該当する場合） |
よくある質問
1. 貿易会社ですか、それとも製造業者ですか？ 製造業者です。認証をご覧ください。
2. 納期はどのくらいですか？ 一般的に、在庫がある場合は5〜10日です。在庫がない場合は15〜20日ですが、数量によって異なります。
3. サンプルを提供していますか？ 無料ですか、それとも追加料金ですか？ はい、サンプルを無料で提供できますが、送料はお客様負担となります。
4. 支払い条件は何ですか？ 支払い=1000USD、T/Tで50％前払い、出荷前に残金。
