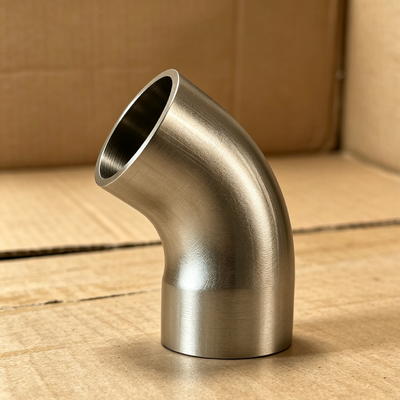

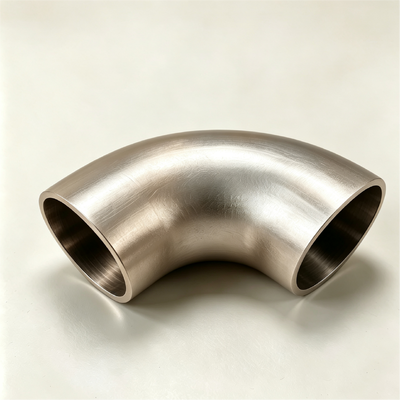

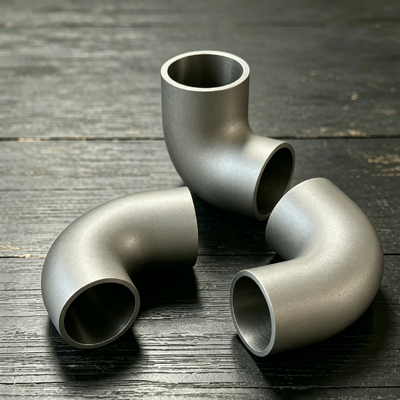

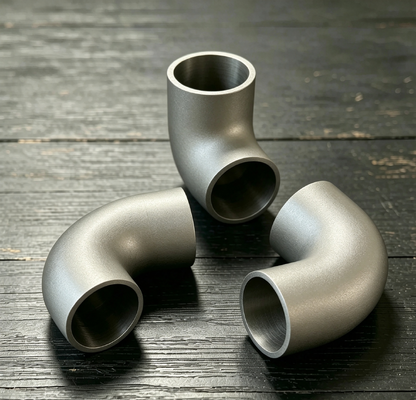

C71500 銅ニッケル LR エルボは突合せ溶接付属品 ASME B16.9 高力を作りました
| 起源の場所 | 中国、上海 |
|---|---|
| ブランド名 | TOBO |
| 証明 | ISO/TUV/SGS |
| モデル番号 | 銅ニッケルエルボ |
| 最小注文数量 | 1個 |
| 価格 | 交渉可能 |
| パッケージの詳細 | 標準送料パッケージ |
| 受渡し時間 | 15-30就業日 |
| 支払条件 | T/T、ウェスタンユニオン |
| 供給の能力 | 10トン/月 |
商品の詳細
| 製品名 | C71500 銅ニッケル LR エルボは突合せ溶接付属品 ASME B16.9 高力を作りました | 原産国 | 中国 |
|---|---|---|---|
| 学年 | クーパー | サイズ範囲 | 1/2インチ～24インチ |
| カスタマイズされた | カスタマイズされたサポート | 耐食性 | 素晴らしい |
| 加工技術 | 鍛造 | 肉厚 | スケジュール 10、40、または顧客の要件に応じて |
| 品質グレード | 本物 | 規格 | ASTM B466、ASTM B111、ASME B16.9 |
| 支払い期間 | T/T、L/Cなど | 肉厚 | 14バー 16バー 20バー |
| 接続タイプ | バット・ウェルド,ソケット・ウェルド | 圧力定格 | 150〜3000PSI |
製品の説明
C71500 銅 ニッケル LR 肘 鍛造 バット 溶接 フィッティング ASME B16.9 高強度
1.製品説明
銅ニッケル肘は,銅ニッケル合金基材から製造されたパイプフィッティングです.熱加工により,パイプシステムの方向変更接続のための曲線弧構造に形成される製品には2つの主要な材料グレードが含まれる:UNS C70600 (銅ニッケル90/10) とUNS C71500 (銅ニッケル70/30),異なる腐食強度レベルと温度要求に適した.
主要な幾何学パラメータには,曲がり角 (標準45°,90°,180°),曲がり半径 (長半径1.5D,短半径1.0D),壁厚さスケジュール (Sch5SからXXSまでの全範囲) が含まれる.製造プロセスには,シームレスなプッシュ・フォーミングが含まれます.熱圧,中頻熱折り,様々な直径と精度要件に適応できる.端接続は柔軟で,バット・ウェルド,ソケット・ウェルド,スレッドタイプで利用できます.ASME B16 に基づいて加工されたベーブル.25 標準で
製品検査は厳格で,材料証明書,次元検査報告書,必要なNDT報告書は出荷時に提供されます.マークは永久的で読みやすいものです.各個別部品の熱番号と生産量まで完全な追跡性を確保する.
2.製品アプリケーション
銅ニッケル肘は,主に塩化物による腐食に対する長期耐性を要求するパイプシステムで使用されます.典型的な応用シナリオと対応する選択勧告は以下のとおりです.:
海洋工学と造船
船舶の海水冷却システム,弾圧タンクライン,デッキ洗浄システム,消防水管道,海上掘削プラットフォームおよびFPSO生産施設のプロセスラインで使用される.塩分が高い環境ではC70600肘は最も費用対効果の高いソリューションです.
発電と原子力施設
熱発電所コンデンサー循環水道,原子力施設設備冷却水システム,ガスタービン入口冷却システムで使用される.水温が60°Cを超えたり,塩化物含有量が20000ppmを超えたりすると, C71500は,長期的運用信頼性を確保するために推奨されます.
化学・石油化学工場
精製工場の塩水処理システム,化学工場の腐食媒体の転送ライン,および石油/ガス場収集パイプラインで使用されます.介質がアンモニアまたはアミン化合物を含んでいる場合,特に注意が必要です.材料の適性評価を要する.
塩分 脱塩 と 水 処理
MSFとMED脱塩装置の塩水循環システム,および膜水処理の予備処理ラインで使用されます.これらのサービス条件は,腐食と侵食の両方の負荷を課します十分な壁厚さの幅が必要です.
エフ・キャッシングと産業冷却
大規模な商用建物や工業施設の中央空調冷却水システム,およびプロセス機器の閉ループ冷却回路で使用されます.これらのサービスは腐食性が低いです.そしてC70600は使用寿命が25年以上の要件を満たしている.
3.製品 の 利点
材料の腐食耐性
銅・ニッケル合金には,自然に形成された酸化フィルムが使用され,海水で絶えず再生されます.銅・ニッケル合金では,静止した海水や低流量状態でも安定した消化状態を維持する酸素不足の影響を受けない.
機械化 の 利点
銅・ニッケル肘の熱加工温度範囲は広く,形成ストレスは最小です.室温での加工性は炭素鋼に近付いています.掘削で高効率の提供鉄鋼よりも軽いツールの磨きを伴うターニングおよびスレッド作業.これは現場での緊急変更や二次加工を容易にする.
溶接 工学 の 益
フィールド溶接は,冬の条件でも複雑な予熱手順を必要としません.単純に50°Cまで予熱することが十分です.対応する銅・ニッケル電極を含む.または特殊な条件下では,ニッケルベースの消費品. 溶接後の接合体は安定した機械的特性と良い衝撃強度を維持します.
総合 的 な 経済的 利点
炭素鋼の解決法と比較して 20 年間の使用寿命で,銅・ニッケル肘の総コスト (調達+設置+保守+交換) は,炭素鋼の約 65% です.計画外の生産中断のリスクを回避する一方でチタン合金溶液と比較して,銅-ニッケル肘はチタンより15%~20%しか費用がかからないが,大多数の海水サービスでは完全に十分な耐腐蝕性がある.
信頼性保証
銅・ニッケル肘は,海上および海上エンジニアリングにおける50年以上の実証された使用履歴を有し,非常に少数の故障事例があります.CCS) は,海水管道システムのための銅-ニッケル材料を認識する製品には分類調査の証明書が付属し,国際的プロジェクト承認を容易にする.
わかった
4 試す主要な製品仕様
| ポイント | テクニカルデータ |
| 格付けと中等基準 | C70600: 清潔な海水,淡水,蒸気,石油製品,一般化学品; C71500: 汚染された海水,塩分水,砂に満たされた環境,高温塩水,硫黄を含む環境 |
| サイズ 供給範囲 | DN15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 450, 500, 600 (より大きいものは交渉可能) |
| 標準的な壁スケジュール | Sch5S, Sch10S, Sch40S, Sch80S, Sch160, XXS,2.0mmから60mmまで |
| 角度シリーズ | 22.5°,30°,45°,60°,90°,180° (他のものは図に) |
| 半径シリーズ | 1.0D,1.5D,2.0D,2.5D,3.0D (1.5Dスタンダードストック) |
| 完成 | ASME B16 に基づくベーブルで結束するバット・ウェルド25■ソケット-溶接ソケット深さ ≥1.2×壁厚さ; NPTまたはBSP規格によるスレッド先端 |
| 製造許容量 (主要項目) | OD ±0.8~2.4mm (大きさに合わせて増加); 壁厚さ+12.5%/-0%; 角度 ±0.5°~±1.0° |
| 壁厚さの制御 | 裏側の薄化 ≤ nominal壁厚さの12.5%;内側厚化には負の許容性がない. |
| 材料の特性 (保証) | C70600 張力≥290MPa,出力≥110MPa,長さ≥30%,硬さ≤125HBW; C71500 張力≥370MPa,出力≥130MPa,長さ≥30%,硬さ≤145HBW |
| 最大動作温度 | C70600: 260°C (連続) / 320°C (間隔) C71500: 300°C (連続) / 350°C (間隔) |
| 一般的な圧力評価 | クラス150 (PN20),クラス300 (PN50),クラス600 (PN100),クラス900 (PN150) |
| 圧力 温度 降低 | 温度が38°Cを超えると要求されるASME B31.3の圧力値下げ |
| 最小曲がり半径制限 | プッシュフォームプロセス最低1.0D;中頻度熱折りプロセス最低1.5D;1.0D以下には鋳造または鍛造プロセスが必要です |
| 表面品質の要求事項 | 内部および外部の表面は裂け目,折りたたみ,過燃焼がない.軽い引力跡 ≤0.2mmの深さが許容される. |
| パッケージ保護基準 | 各パーツは独立したアンプパッケージ;外包には重心と引き上げ点が記されている.輸出出品の防水および塩噴霧保護 |
| 配達文書 | 品質証明書 (EN 10204 3.1),寸法検査記録,熱処理報告,RT/PT報告書 (該当する場合),材料再試験記録 |
| 追加の認証サービス | DNV/ABS/BV/LR/CCSの査定と認証は,追加料金でご要望に応じることができます. |
よくある質問
1取引会社か製造会社ですか? 私たちは製造業者です 証明書を見ることができます.
2.あなたの配送時間はどのくらいですか? 一般的には,商品が在庫なら5〜10日です. または,商品が在庫でない場合は15〜20日です. それは量に応じてです.
3. あなたはサンプルを提供していますか?それは無料ですか?または追加ですか?はい,私たちは無料の料金でサンプルを提供することができますが,貨物料金を支払う必要があります.
4. あなたの支払い条件は何ですか? <=1000USD,100%事前. >=1000USD,50%T/T事前,出荷前の残高.
