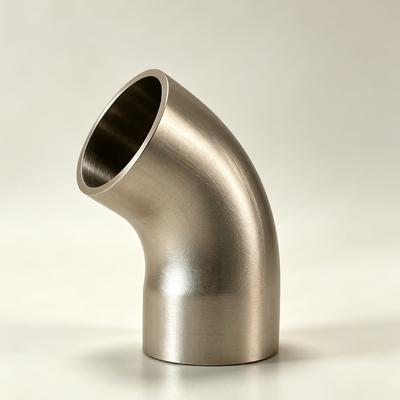

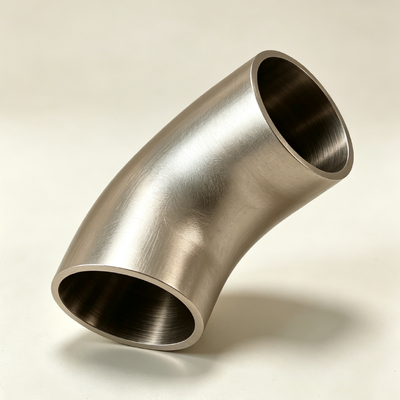

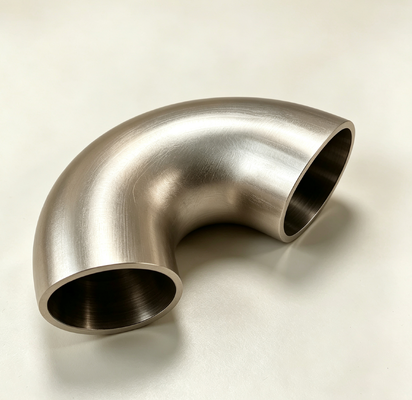

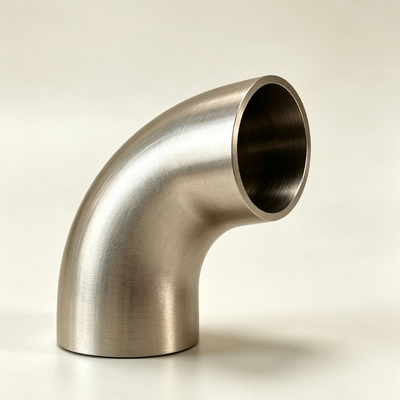

70/30 銅ニッケルエルボ突合せ溶接管継手 ASME B16.9 海洋オフショア用
| 起源の場所 | 中国、上海 |
|---|---|
| ブランド名 | TOBO |
| 証明 | ISO/TUV/SGS |
| モデル番号 | 銅ニッケルエルボ |
| 最小注文数量 | 1個 |
| 価格 | 交渉可能 |
| パッケージの詳細 | 標準送料パッケージ |
| 受渡し時間 | 15-30就業日 |
| 支払条件 | T/T、ウェスタンユニオン |
| 供給の能力 | 10トン/月 |
商品の詳細
| 製品名 | 70/30 銅ニッケルエルボ突合せ溶接管継手 ASME B16.9 海洋オフショア用 | ヘッドタイプ | ラウンド |
|---|---|---|---|
| 圧力定格 | クラス150 - 2500 | 重さ | 0.23ポンド |
| 半径 | 短距離/長距離 | 色 | 銀 |
| 長さ | カスタマイズされた | 熱伝導率 | 約29W/m・K |
| 接続タイプ | 突合せ溶接またはソケット溶接 | 応用 | 海洋、海洋、化学加工産業 |
| 温度定格 | 最大400°F | 製品名 | 銅ニッケルエルボ |
| サイズ | カスタマイズされた | パッケージ | 木製ケース |
| 繋がり | ソケットの溶接 |
製品の説明
70/30 銅ニッケルエルボ突合せ溶接パイプ継手 ASME B16.9 マリンオフショア用
1.製品説明
銅ニッケルエルボは、腐食性の高い環境向けに特別に設計された配管方向性コンポーネントです。その母材は、面心立方格子構造を持つ銅ニッケル固溶合金であり、常温および中間温度で優れた微細構造安定性を維持します。この提案は、ニッケル含有量が異なる 2 つの主流合金システム、C70600 (90/10) および C71500 (70/30) を対象としており、特定の媒体での不動態化挙動と機械的応答を決定します。
製品は、完全な熱間成形プロセスによって製造されます。小径 (DN≤200) は、溶接シームの脆弱性を排除するために、シームレスプッシュ成形によって優先的に製造されます。中径 (DN200～DN400) は、コストと品質のバランスをとるために、熱間押出とサイジングプロセスを採用します。大径 (DN≥400) は、大型サイズの要件を満たすために、中周波誘導曲げまたは鋼板溶接成形を使用します。すべての製品端は突合せ溶接接続用に設計されており、顧客の要求に応じてフランジまたは溝付きインターフェースも利用可能です。
各エルボは、出荷前に寸法検査、スペクトル分析による材料検証、および表面硬さスポットチェックを受けます。製品マーキングは、基材を損傷することなく明確な識別を保証するために、低応力スタンプまたはレーザーエッチングによって適用されます。
2.製品用途
この製品は、以下の典型的な運転条件に推奨されます。選択には、媒体組成、運転温度、および流量特性の包括的な評価が必要です。
シナリオ A: 常温海水搬送システム (温度 ≤50℃、速度 1～3m/s)
船上 overboard 冷却水、海水消火システム、桟橋/港湾施設用水道管に適しています。この用途では、C70600 が最適なコスト効率を提供します。Sch40S 肉厚で最低 15 年の耐用年数を達成します。
シナリオ B: 高温海水または汽水システム (温度 50～120℃、塩化物 ≥10000ppm)
火力発電所循環水熱交換器入口/出口配管および原子力施設設備冷却水システムに適しています。C71500 を推奨し、高温での腐食加速を軽減するために肉厚を少なくとも Sch80S に増やします。
シナリオ C: 砂混じりまたは高乱流海水システム (固体 ≥50mg/L、局所速度 ≥4m/s)
オフショアプラットフォームライザー洗掘ゾーン、海底パイプライン拡張ベンド、浚渫船排出パイプ旋回セクションに適しています。C71500 が必須であり、追加の肉厚許容値 (計算値より 2～3mm 上推奨) およびエルボ背面のオプションの耐摩耗ライナーまたは硬質合金オーバーレイ。
シナリオ D: 化学腐食性媒体配管 (pH 3～9、有機酸または塩化物含有)
化学プラントのブライン精製、クロルアルカリ電解回路、および医薬品中間体移送に適しています。グレードの選択は特定の媒体に依存します。C70600 が一般的に適用されますが、アンモニアまたはアミン化合物が存在する場合は、C71500 に置き換えるか、製造元に相談する必要があります。
シナリオ E: 食品および衛生的なクリーンサービス配管
乳製品、飲料、精製水、注射用水システムに適しています。C70600 は、内部表面が Ra≤0.4μm に電解研磨され、第三者による材料抽出試験レポートが添付されます。
3.製品の利点
炭素鋼エルボ + 防食コーティングとの比較:
-
炭素鋼のコーティングが損傷すると、局所的な腐食が劇的に加速し、わずか 6 か月でピッティング穿孔が発生する可能性があります。銅ニッケルエルボは、自己修復酸化膜により、引っかき傷があっても一定の腐食速度を維持します。
-
炭素鋼ソリューションは 2～3 年ごとに再コーティングまたは交換が必要ですが、銅ニッケルエルボは 20 年以上のサービス寿命を持つように設計されており、明確な長期的な経済的優位性を示しています。
-
炭素鋼エルボ内部のコーティング厚の不均一性は、局所的な流れ抵抗を増加させます。銅ニッケルエルボは、流路全体で均一な肉厚材料と一定の相当粗さを持ちます。
ステンレス鋼 (316L、二相) エルボとの比較:
-
停滞した海水では、316L は隙間腐食やピッティングに脆弱ですが、二相ステンレス鋼は溶接熱入力に敏感です。銅ニッケル合金は、これらの両方の故障モードに対して鈍感です。
-
ステンレス鋼は、硫化物含有海水で応力腐食割れを起こす可能性がありますが、銅ニッケル合金にはそのようなリスクはありません。
-
銅ニッケル合金は、二相ステンレス鋼と比較して優れた機械加工性を持ち、リードタイムを 30% 短縮します。
チタン合金エルボとの比較:
-
チタン合金は最高の耐食性を提供しますが、材料コストは銅ニッケル合金の約 5～8 倍であり、加工が困難で納期が長くなります。
-
銅ニッケル合金は、ほとんどの海水用途で十分な耐食性を提供します。チタンは、温度が 150℃ を超える場合、または塩化物濃度が 50000ppm を超える場合にのみ検討すべきです。
4.主な製品仕様
| パラメータカテゴリ | 詳細指標 |
| 合金グレードと媒体ガイド | C70600: 清浄な海水、淡水、蒸気、石油製品; C71500: 汚染された海水、汽水、砂混じりの海水、高温ブライン |
| サイズ供給マトリックス | DN15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700 (750 以上のサイズは注文で利用可能) |
| 肉厚スケジュール参照 | Sch5S (≤2.0mm)、Sch10S (≤3.0mm)、Sch40S (≤5.0mm)、Sch80S (≤8.0mm)、Sch160 (≤12.0mm)、XXS (≥12.0mm) |
| 端部ベベル詳細パラメータ | BW 端: ベベル角度 37.5°±2.5°、ランド 1.5±0.5mm、ルートギャップ 2.0±0.5mm; SW 端: ソケット深さ ≥1.2×肉厚、ソケット ID パイプ OD より 0.3～0.6mm 大きい |
| 曲げ角度許容差 | 45°±0.8°; 90°±0.8°; 180°±1.2° (超長半径製品は別途合意) |
| 中心間距離許容差 | DN≤300: ±1.5mm; DN＞300: ±3.0mm |
| 最小背壁厚 | ≥公称肉厚の 87.5% (つまり、薄化 ≤12.5%)、エルボ背面の外側円弧で測定 |
| 結晶粒度 | ASTM E112 による、グレード 5 以上。隣接する結晶粒度差 ≤3 グレード |
| 粒界腐食試験 | ASTM G28 法 A による、試験片の腐食速度 ≤0.25mm/年 (C70600) または ≤0.20mm/年 (C71500) |
| 溶接熱入力制限 | C70600: 最大熱入力 ≤1.5kJ/mm; C71500: 最大熱入力 ≤1.8kJ/mm; 層間温度 ≤150°C |
| 予熱および層間温度要件 | 予熱は通常不要。外気温が 5℃ 未満の場合は、50～80℃ に予熱し、層間温度を 150℃ 以下に制御します。溶接後熱処理 |
| 必須ではありません。顧客の指定がある場合は、580～620℃ で 1 時間保持し、炉冷で 300℃ まで冷却してから空冷します。 | 最大硬度 (HBW) |
| C70600≤125; C71500≤145 | 電気抵抗率 (20℃) |
| C70600: 0.32μΩ·m; C71500: 0.42μΩ·m (注: 電気化学的腐食参照に関連するパラメータ) | 線熱膨張係数 (20～300℃) |
| C70600: 16.6×10⁻⁶/°C; C71500: 16.2×10⁻⁶/°C | 梱包および出荷要件 |
| 個々のエルボは EPE フォームで包まれ、個別のカートンに梱包されます。大型サイズは木製スキッドに固定され、ストレッチフィルムで包装されます。海上輸送のために乾燥剤と防錆紙が追加されます。 | 保証条件 |
| 納品日から 18 か月以内、または設置日から 12 か月以内 (いずれか早い方) で、材料または製造上の欠陥に起因する故障については無償交換。 | 添付書類 |
| 証明書 (EN 10204 3.1 または 3.2)、寸法検査レポート、PT/RT レポート (該当する場合)、熱処理記録チャート、材料再試験レポート | よくある質問 |
1. あなたは商社ですか、それとも製造業者ですか？ 私たちは製造業者です。証明書をご覧いただけます。
2. 納期はどのくらいですか？ 通常、在庫がある場合は 5～10 日です。在庫がない場合は 15～20 日で、数量によります。
3. サンプルを提供していますか？ 無料ですか、それとも追加料金ですか？ はい、サンプルを無料で提供できますが、送料はお客様負担となります。
4. 支払い条件は何ですか？ 支払い
=1000USD、50% T/T 前払い、出荷前に残金。
