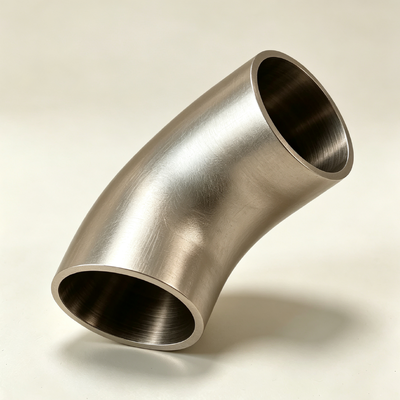

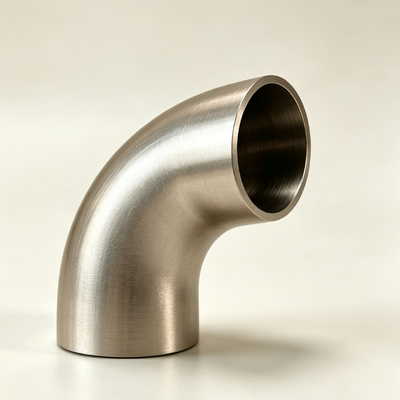

CuNi 70/30 銅ニッケル 90 度エルボ ASME B16.9 突合せ溶接継手 C71500
| 起源の場所 | 中国、上海 |
|---|---|
| ブランド名 | TOBO |
| 証明 | ISO/TUV/SGS |
| モデル番号 | 銅ニッケルエルボ |
| 最小注文数量 | 1個 |
| 価格 | 交渉可能 |
| パッケージの詳細 | 標準送料パッケージ |
| 受渡し時間 | 15-30就業日 |
| 支払条件 | T/T、ウェスタンユニオン |
| 供給の能力 | 10トン/月 |
商品の詳細
| 製品名 | CuNi 70/30 銅ニッケル 90 度エルボ ASME B16.9 突合せ溶接継手 C71500 | エンドコネクション | バット・ウェルド,ソケット・ウェルド,スレッド |
|---|---|---|---|
| ヘッドタイプ | ラウンド | 圧力定格 | 150〜3000PSI |
| 繋がり | 溶接 | 加圧 | 最大 3000 psi (サイズと厚さによって異なります) |
| 表面 | 塗料を噴霧する | サイズ | カスタマイズされた |
| エンドタイプ | バット・ウェルド | 製造工程 | 押し、出版物、炉、鋳造物、 |
| 直径 | さまざまです (例: 1/2 インチから 24 インチ) | プレッシャー | 600 |
| 温度範囲 | -200°Cから400°C | パッキング | 木製ケース |
| カスタマイズされたサポート | OEM、ODM、OBM | サンプル | 提供する |
製品の説明
CuNi 70/30 銅ニッケル 90度エルボ ASME B16.9 突合せ溶接継手 C71500
1.製品説明
この仕様は、銅ニッケル合金を熱間成形プロセスで製造された配管方向継手である銅ニッケルエルボを対象としています。合金システムは、9%～11%のニッケル含有量（UNS C70600）を持つ90/10タイプと、29%～33%のニッケル含有量（UNS C71500）を持つ70/30タイプの2つの主要カテゴリに分類されます。製品は、エンジニアリング要件によって決定される中心的な曲げ角度を持つ円弧状のパイプセクションの形状を取り、標準シリーズには45°、90°、180°が含まれます。
製造プロセスは、シームレス成形と溶接成形に分類されます。シームレスエルボは、マンドレル熱間プッシュ成形または中周波誘導曲げによって製造され、パイプブランク全体が連続した結晶粒流線と縦方向または横方向の溶接なしに変形を受けます。溶接エルボは、鋼板をプレス曲げした後に継目溶接を行うことで製造され、大口径（DN400以上）または超厚肉条件に適しています。曲率半径は、呼び径（DN）の倍数で一様に表されます。ロングラジアスタイプは1.5DN、ショートラジアスタイプは1.0DN、エクストラロングラジアスタイプは2.0DNから3.0DNまで可能です。
端部接続構成には、ASME B16.25に従って機械加工されたシングルVまたは複合面取りを持つ突合せ溶接端部（BW）、凹型ソケット構造を持つソケット溶接端部（SW）、およびNPT（アメリカテーパー管）またはBSP（英国標準管）ねじを持つねじ端部が含まれます。各エルボは、そのライフサイクル全体で完全なトレーサビリティを確保するために、材質グレード、サイズ表示、熱/ロット番号、および製造業者の識別情報を外表面に明確に表示する必要があります。
2.製品用途
耐食性配管システムの標準的な方向要素として、銅ニッケルエルボは以下の特定のシナリオで使用されます。
-
海洋およびオフショア機器：貨物船、クルーズ船、海軍艦艇の機関室海水冷却システム、プラットフォーム消防水ライザーおよびジェットラインの旋回ノード、海底パイプライン拡張曲げおよびライザートップエルボなど（ただしこれらに限定されません）。
-
石油化学および精製プラント：大気/真空蒸留装置のオーバーヘッドコンデンサー還流ライン、水素化分解装置の高温高圧エアクーラー入口配管、トレーサーラインおよびスチームトラップシステムの旋回部。
-
原子力および火力発電設備：原子力アイランド設備冷却水システムの埋設配管ターン、火力発電所コンデンサー循環水用入口/出口水配管、補助冷却塔水ライン用環状分配接続部。
-
水処理および環境工学：廃棄物焼却プラントの浸出液移送ライン用耐食性エルボ、排ガス脱硫（FGD）スラリー循環配管用耐摩耗性・耐食性旋回部。
-
食品および製薬業界：純蒸気分配ライン用衛生エルボ、CIP（定置洗浄）システム用旋回接続部、デッドコーナーのない滑らかな内面が必要。
3.製品の利点
（I）固有の耐食性
銅ニッケル合金は、密な酸化銅（Cu₂O）表面皮膜により、塩化物含有媒体中で自己不動態化を実現します。この皮膜は自己修復特性を持ち、機械的に引っかき傷がついても、媒体中で急速に再生します。この特性により、エルボは浸食・腐食の複合条件下で低い腐食速度を維持でき、3.5% NaCl溶液中での臨界孔食温度（CPT）は60℃を超えます。
（II）耐衝撃性および耐振動性
伸び率≥30%、断面積減少率が高いため、銅ニッケル合金はウォーターハンマーや機械的振動条件下で優れたエネルギー吸収能力を発揮し、脆性破壊に耐性があります。模擬海洋振動台試験により、10-200Hzの周波数と5gの加速度で10⁶サイクルの後も構造的完全性が確認されています。
（III）組み立てとメンテナンスの利便性
同グレードの配管への溶接時、従来のオーステナイト系ステンレス鋼電極または銅ニッケル専用電極（例：ENiCu-7）を使用でき、溶接作業ウィンドウが広いです。さらに、銅ニッケルの比較的高い熱伝導率（約30～40 W/m・K）は、熱影響部が狭く、残留応力レベルが低いため、溶接後応力除去熱処理の必要がなくなり、建設スケジュールを大幅に短縮できます。
（IV）ライフサイクルにおける環境への配慮
銅ニッケル合金は完全にリサイクル可能な材料であり、スクラップ価値が高いです。使用中は有機的な防汚コーティングを必要としないため、コーティング剥離による海洋マイクロプラスチック汚染を回避でき、国際海事機関（IMO）の環境規制の進歩的な要件に適合しています。
（V）サプライチェーンの信頼性とスペアパーツの相互交換性
世界中の主要な工業国は、銅ニッケルエルボの成熟した生産能力を持っています。仕様は統一されたISOおよびASME規格に従っており、異なる製造業者の製品間での完全な相互交換性を保証します。緊急修理の場合、カスタム製造なしで即時交換のために既製品を入手できます。
4.主要製品仕様
| パラメータ | 技術データ |
| 標準グレード | C70600 (CuNi90/10), C71500 (CuNi70/30) |
| 利用可能なサイズ | DN15 ～ DN750 (NPS ½インチ～30インチ) |
| 標準角度シリーズ | 22.5°、45°、60°、90°、180°（図面によるその他） |
| 半径シリーズ | R=1.0DN, 1.5DN, 2.0DN, 2.5DN, 3.0DN |
| 肉厚範囲 | 2.0mm ～ 60mm (Sch5S ～ XXSに対応) |
| 端部接続タイプ | 突合せ溶接 (BW), ソケット溶接 (SW), ねじ込み (NPT/BSPT) |
| 管の円形度許容差 | 呼び径ODの±1%を超えず、最大値は≤3.0mm |
| 肉厚減少 | エルボ背面での減少 ≤呼び肉厚の12.5%；内側の厚み増加には負の許容差はありません |
| 直角度偏差 | 両端面の垂直度偏差 ≤±0.5° |
| 端部ずれ（管の整合性） | 端部間の軸オフセット ≤1.0mm/メートル、最大値 ≤3.0mm |
| 金属組織要件 | 結晶粒度 ≥グレード5；過燃焼、過熱、微小亀裂なし |
| 物理的特性 (20°C) | C70600: 密度 8.94g/cm³、膨張係数 16.2×10⁻⁶/°C、弾性率 140GPa、熱伝導率 38W/m・K; C71500: 密度 8.87g/cm³、膨張係数 16.0×10⁻⁶/°C、弾性率 145GPa、熱伝導率 29W/m・K |
| 推奨溶加材 | SMAW: ENiCu-7 (AWS A5.11); TIG: ERCuNi (AWS A5.7) |
| 熱処理状態 | 熱間成形後、固溶化処理または焼鈍状態で供給され、均一な硬度を持つ |
| 表面品質 | 内外表面に亀裂、折り目、巻き込みなし；引き傷の深さ ≤0.2mm |
| 非破壊検査受入レベル | 浸透探傷試験 (PT) ISO 3452-1準拠、受入レベル2；放射線透過試験 (RT) ISO 10675準拠、受入レベルAB |
| 水圧試験 | 設計圧力の1.5倍で実施、保持時間 ≥10分、漏れなし |
| 梱包とマーキング | 各ピースは個別に緩衝材で固定され、木箱に梱包され出荷マークが付されます；マーキング内容には規格番号、グレード、DN、肉厚、角度、熱番号、製造業者が含まれます |
よくある質問
1. あなたは商社ですか、それともメーカーですか？ メーカーです。認証をご覧ください。
2. 納期はどのくらいですか？ 一般的に、在庫がある場合は5～10日です。在庫がない場合は15～20日です。数量によります。
3. サンプルを提供していますか？ 無料ですか、それとも追加料金ですか？ はい、サンプルを無料で提供できますが、送料はお客様負担となります。
4. 支払い条件は何ですか？ 支払い≤1000USD、全額前払い。支払い>=1000USD、50% T/T前払い、出荷前に残金。
