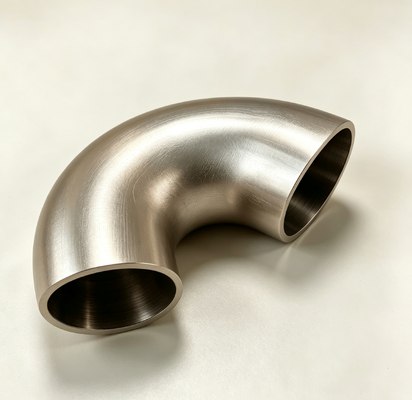

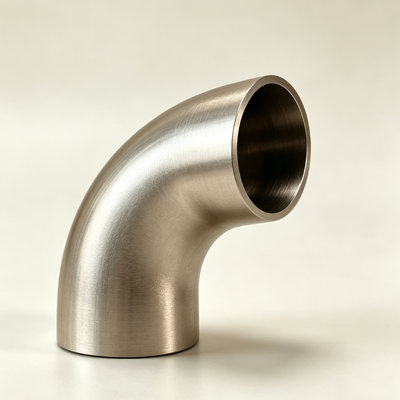

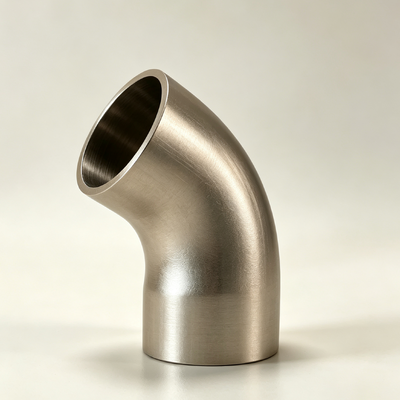

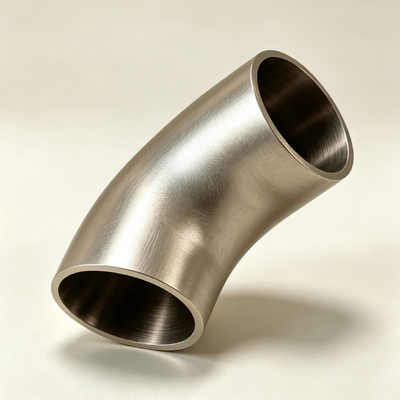

耐食性70/30 CuNiの銅ニッケルの肘90/45度の突合せ溶接の管付属品
| 起源の場所 | 中国、上海 |
|---|---|
| ブランド名 | TOBO |
| 証明 | ISO/TUV/SGS |
| モデル番号 | 銅ニッケルエルボ |
| 最小注文数量 | 1個 |
| 価格 | 交渉可能 |
| パッケージの詳細 | 標準送料パッケージ |
| 受渡し時間 | 15-30就業日 |
| 支払条件 | T/T、ウェスタンユニオン |
| 供給の能力 | 10トン/月 |
商品の詳細
| 製品名 | 耐食性70/30 CuNiの銅ニッケルの肘90/45度の突合せ溶接の管付属品 | 厚さ | SCH20 |
|---|---|---|---|
| アプリケーション | 海洋,石油・ガス,化学加工 | テクニクス | 鋳造 |
| 圧力定格 | 3000 psi | 接続タイプ | バット・ウェルド,ソケット・ウェルド,スレッド |
| 耐食性 | 海水に対する高い耐食性 | 肉厚 | 標準パイプ肉厚（スケジュール 10、40 など） |
| 製品タイプ | 銅ニッケルエルボ | カスタマイズされた | カスタマイズされたサポート |
| アドバンテージ | 便利な取付けおよび維持 | 程度 | 45,90,180 |
| カスタマイズされたサポート | OEM、ODM、OBM | 加工技術 | 鍛造 |
製品の説明
70/30 CuNi 銅 ニッケル肘 90/45 度 バット 溶接管 フィッティング 耐腐食
1.製品説明
銅ニッケル肘は,主にUNS C70600 (CuNi90/10) とUNS C71500 (CuNi70/30) の二重合金システムから製造された圧力管の方向フィッティングです.ニッケル含有量 (10%または30%) と鉄とマンガンの微小添加を正確に制御することによって塩化物豊富な環境での局所的な腐食に対する優れた耐性を達成します.
製造経路には,シームレス・フォームディング (挤出またはプッシュ・フォームディング,溶接のない曲線を生成する) と溶接式構造 (プレート・フォームドおよびシーム・溶接式,典型的にはより大きな直径) が含まれる.肘半径は長半径 (1.5×名直径) またはショート半径 (1.0×名直径).標準の曲がり角は45°,90°,180°で,エンジニアリング図ごとにカスタム角度が利用できます.
末端接続タイプには,Butt-Weld (BW,ベーリング),Socket-Weld (SW),および女性スレッド (NPT/BSP) が含まれる.すべての製造および検査はASME B16に準拠する.9EN 10253,DIN 86090 と EEMUA 146 で,寸法が互換性があり,完全な追跡が保証されます.
2.製品アプリケーション
銅ニッケル肘は,高耐腐蝕性および延長寿命を必要とする厳しいサービス条件に指定されています.典型的なアプリケーションには以下が含まれます.
-
船舶とオフショア・プラットフォーム: 海水冷却網,消防水システム,弾圧水処理ライン,デッキ洗浄,海底リサーの停止装置
-
石油・ガス産業: 海上生産マニホールド,FPSO上部プロセスのパイプライン,H2S/CO2含有の収集ライン
-
発電: 核島循環水システム,石炭火力発電所FGD排水管,複合サイクル発電所の冷却回路
-
淡水 装置:MSFとMEDの塩水循環回路とRO前濾過管.
-
化学・製薬: 塩素・塩塩塩塩塩塩塩水配送システム,浄水配送システム,腐食性化学物質の輸送
-
都市インフラ: 大規模なHVAC冷却水システム,遠隔冷却/暖房ネットワーク,プール水循環
3.製品 の 利点
1流れる海水に対する極端な耐性
速度 ≤3.5m/sでは,C70600の均質腐食率は≤0.025mm/年であり,C71500は≤0.018mm/年を達成します.1 mm/年) とスーパーデュプレックス穴の抵抗等価数 (PREN) は35~40に達し,割れ目腐食耐性が優れている.
2自浄化 抗生物質汚染
銅イオンが表面に微小毒性層を放出し クラゲや貝類や藻類の結合を阻害しますこの 方法 は 汚れ を 防げる 塗料 より 環境 に 優しい もの で,日常 的 な 清掃 を 避け ます作業と保守労働を節約する.
3優れた製造と溶接可能性
形成された肘は,粒間腐食に敏感でない密集した構造を有する. SMAW,TIGまたはMIGを使用して同じグレードのパイプに溶接すると,熱処理は通常不要ですASTM G48 に基づいて確認された溶接の腐食耐性は,基本金属と同等である.
4広範囲の圧力・温度
許容される作業温度は -30°Cから320°Cの範囲です. 200°Cでは,C70600 (Sch 40) の最大許容される作業圧は21barです.C71500 (Sch 80) は同じ条件で48barに達する中高圧システムの大半をカバーする.
5優れたライフサイクル経済学
初期コストは炭素鋼を上回っていますが20~30年の使用寿命 (炭素鋼の3~5年に対して) と保守要件の低さにより,コーティングされた炭素鋼システムの全ライフサイクルコストは60~70%になります.
6柔軟な供給と完全な認証
DN15からDN700まで,すべての標準スケジュールで,特別な壁厚さまたは非標準的な端から端までの寸法で提供されます.製品はEN 10204 3に供給されます.1 主要な分類協会 (DNV) の材料証明書および型式承認証明書プロジェクトが国際的に受け入れられるようにする.
4 試す主要な製品仕様
| パラメータ | 詳細なデータ |
| 評価 | UNS C70600 (CuNi90/10) ; UNS C71500 (CuNi70/30) |
| 化学成分 (%最大/範囲) | C70600: Cu バランス, Ni 9.0-11.0フェ 1.0-18Mn≤1.0Zn≤0.5, Pb≤0.02C≤0.05; C71500: Cu バランス, Ni 29.0-330フェ 0.40-0.70Mn≤1.0Zn≤0.5, Pb≤0.02C≤0.05 |
| 定数直径 | DN15 ~ DN700 (1/2′′~28′′) |
| 壁の厚さスケジュール | Sch5S, Sch10S, Sch20, Sch30, Sch40S, Sch60, Sch80S, Sch100, Sch120, Sch140, Sch160, XXS |
| 半径型 | 長半径 (R=1.5DN);短半径 (R=1.0DN);特殊半径 (R≥2.0DNは要求に応じて利用可能) |
| 角容量 | 45°±0.5°; 90°±0.5°; 180°±1.0° (標準角) |
| 外径の許容量 | DN≤100: ±0.8mm; 100 |
| 壁の厚さの許容度 | 陽性: +12.5% 陰性: 0% (つまり,許容量の低さは許されない) |
| エンドベーベル | ASME B16 によるベーベル25,角 37.5°±2.5°,地面 1.6mm±0.8mm バット・ウェルドの端のために |
| メカニカルプロパティ (RT) | C70600: 張力≥290MPa,出力≥110MPa,長さ≥30% C71500: 張力≥370MPa,出力≥130MPa,長さ≥30% |
| 硬さ | C70600: HV≤110; C71500: HV≤130 |
| 圧力温度評価 | ASME B31 による3C70600 38°Cで 150級 (15.9バー), C71500 38°Cで 300級 (41.4バー) |
| 基準 | ASME B16.9‐2018;ASTM B16.9DIN 86090; EEMUA 146; GB/T 12459-2017 |
| 物質 的 な 基準 | ASTM B122/B171/B466/B467;EN 12451;DIN 17666 |
| NDT要求事項 | 100%の視覚検査; 客の要求に応じてPTまたはRTはオプションです |
| 表面保護 | 酸漬物と消化物,両端のプラスチック端蓋,木製の箱や鋼製の枠に詰め込まれている |
