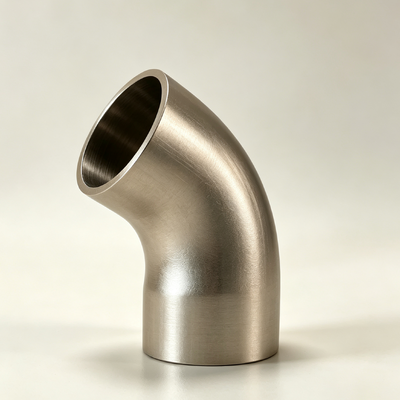

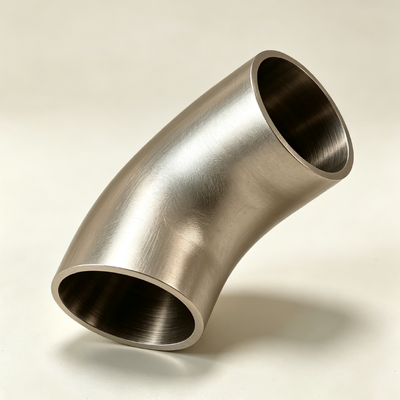

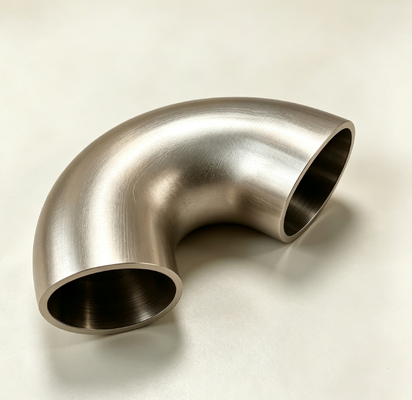

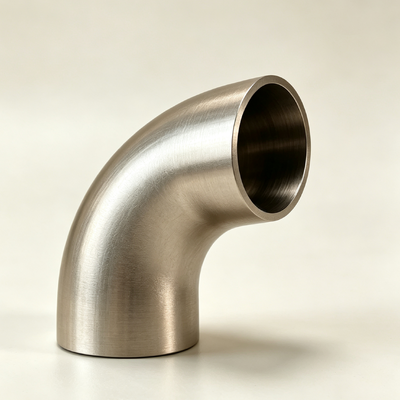

CuNi 70/30 銅ニッケルエルボ ASME B16.9 90 度 LR 突合せ溶接管付属品海洋グレード

CuNi 70/30 銅ニッケルエルボ ASME B16.9 90度 LR バット溶接配管継手 マリングレード

1.製品説明

銅ニッケルエルボは、銅ニッケル合金（CuNi）から製造された高性能配管継手で、主に配管システム内の流体流れの方向を変更するために使用されます。特徴的な「L」字型のカーブデザインで、一般的な曲げ角度は45度と90度ですが、180度やその他の特殊な角度にカスタマイズすることも可能です。主な材質グレードには、UNS C70600（90/10銅ニッケル、銅約90%、ニッケル約10%）とUNS C71500（70/30銅ニッケル、銅約70%、ニッケル約30%）があります。製造プロセスには、鍛造、熱間押出、シームレスプッシュ成形、中周波熱間曲げがあり、バット溶接、ソケット溶接、ねじ込み接続タイプが利用可能です。製品は、ASTM B16.9、ASME B16.9、DIN 86090、EEMUA 146などの国際規格に厳密に準拠しています。2.サイズ範囲

銅ニッケルエルボは、以下の分野で広く使用されています：海洋・オフショアエンジニアリング：船舶用海水冷却システム、バラスト水配管、オフショアプラットフォーム、オフショア風力発電設備サイズ範囲

：石油・ガス輸送配管、化学媒体配管、耐腐食性廃水配管電力・エネルギー

：発電所コンデンサー、熱交換器、コンデンサー配管、原子力発電所

• 海水淡水化：海水淡水化プラント配管ネットワーク

• HVACシステムその他の産業

• ：製薬、製紙、水処理、建設など製品は主に2本のパイプを接続し、流れの方向を変更するために使用され、海水、真水、蒸気、油、およびその他の様々な媒体に適しています。

• 3.製品の利点

• 優れた耐食性

• ：銅ニッケル合金は、海水、塩水噴霧、塩化物イオンに対して優れた耐性を発揮します。海水中の腐食率は非常に低く（CuNi19合金の場合、通常0.025〜0.05 mm/年）、耐食性は一般的なステンレス鋼の3〜5倍です。優れた耐生物付着性

：合金表面は海洋生物の付着を効果的に抑制し、清掃頻度とメンテナンスコストを削減します。サイズ範囲

：高強度、耐水流・耐振動性に優れています。C70600引張強度≥290 MPa、C71500引張強度≥370 MPa。優れた溶接性

1. ：銅ニッケルパイプとの高い適合性により、漏れのない接続で強力かつ信頼性の高い溶接部を提供します。長寿命・低メンテナンスサイズ範囲

2. 複数の国際規格に準拠：ASTM/ASME B16.9、DIN 86090、EEMUA 146などの規格に準拠して製造されており、グローバルな互換性と交換性を保証します。サイズ範囲

3. ：サイズ範囲はDN15〜DN600をカバーし、非標準サイズ、特殊肉厚、カスタム角度に対応しています。​サイズ範囲

4. 主な製品仕様パラメータサイズ範囲

5. 材質グレードUNS C70600 (CuNi90/10), UNS C71500 (CuNi70/30)サイズ範囲

6. C70600: Cu≥86.0%, Ni 9.0-11.0%, Fe 1.0-1.8%, Mn 0.5-1.0%; C71500: Cu≥63.0%, Ni 29.0-33.0%, Fe 0.40-0.70%, Mn 0.4-1.0%曲げ角度サイズ範囲

7. エルボタイプロングエルボ (R=1.5D), ショートエルボ (R=1.0D)サイズ範囲

DN15-DN600 (1/2"-24")

肉厚Sch5S, Sch10S, Sch40S, Sch80S ～ XXS
