炭素鋼スタブエンド継手 ASME B16.9 石油ガスパイプラインコスト節約簡単分解ラップジョイントフランジ継手

炭素鋼ストブエンド継手 ASME B16.9 石油・ガスパイプライン コスト削減 容易な分解 ラップジョイントフランジ継手

1. 製品説明

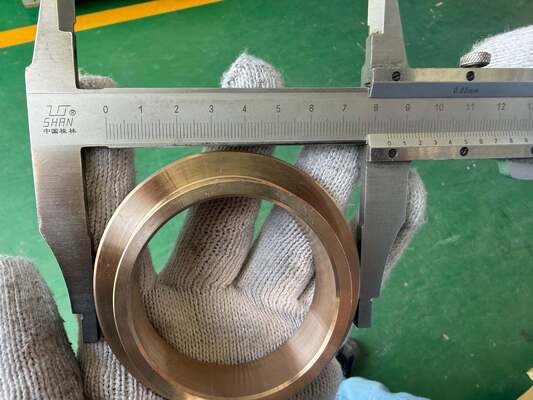

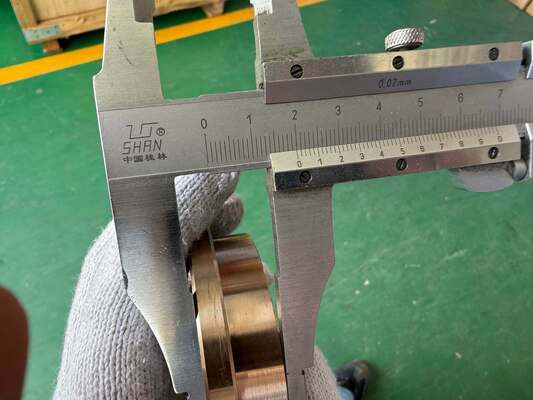

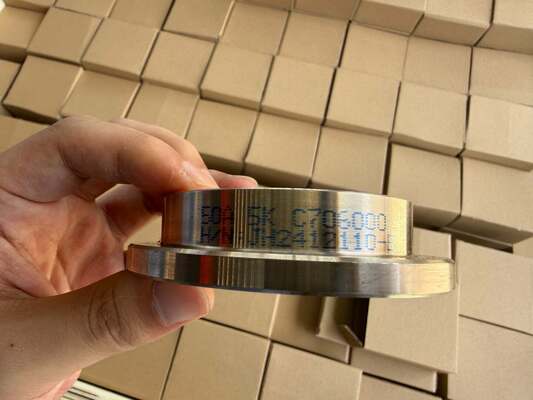

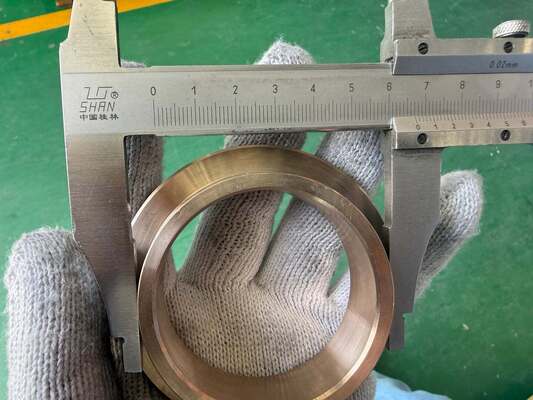

ストブエンド継手は、ラップジョイントフランジと組み合わせて使用される突合せ溶接配管部品であり、配管システムに分解可能なフランジ接続を形成します。一方の端にはフレア状のリップがあり、フランジ面に対してシール面として機能し、もう一方の端にはパイプへの全溶込み突合せ溶接用のプレーンな面取り端があります。ラップジョイントフランジはストブエンド上を自由にスライドし、溶接されないため、組み立て時のボルト位置合わせが容易になるように360度回転できます。

広く利用可能な標準構成は3種類あります。タイプA（ASME B16.9準拠、ロングハブと全肉厚）、タイプB（MSS SP-43準拠、ショートハブと軽量サービス用の肉厚削減）、タイプC（MSS SP-43準拠、最短ハブと低圧用途用の薄肉）。一般的な材料には、炭素鋼、オーステナイト系ステンレス鋼（304/304L、316/316L）、二相/超二相ステンレス鋼、クロムモリブデン合金、高性能ニッケル基合金（Monel、Inconel、Hastelloy）、チタン、銅ニッケルが含まれます。

2. 製品用途

ストブエンド継手は、多くの産業分野で重要な役割を果たしています。

• 石油精製および石油化学プラント – 触媒再生や熱交換器の洗浄が頻繁に必要なプロセスライン用。

• 化学品および特殊化学品製造 – 特に耐食性が最重要視される腐食性媒体サービス。

• 食品、飲料、乳製品加工 – 衛生状態がフランジ接続の定期的な洗浄と分解を要求する場合。

• 製薬およびバイオテクノロジー – 厳格な洗浄手順を伴う無菌流体移送システム用。

• 発電 – 化石燃料および原子力プラントの両方で、冷却水、蒸気、補助配管用。

• 水および廃水処理 – ポンプステーション、フィルターユニット、化学薬品供給システム用。

• 海洋およびオフショアプラットフォーム – 塩水腐食とスペースの制約が回転フランジを有利にする場合。

• 真空および半導体 – ISO-KFおよびその他の真空配管で、漏れのない、保守しやすい接続が必要な場合。

フランジを溶接部を乱すことなくスライドさせて取り外すことができるため、定期的なメンテナンス、定期点検、またはコンポーネント交換が行われるシステムに特に推奨されます。

3. 製品の利点

• 大幅なコスト削減 – 高価な合金でプロセス流体に対する耐性があるものを作る必要があるのはストブエンドのみであり、ラップジョイントフランジは一般的な炭素鋼から製造できます。12インチクラス600のInconel 625システムの場合、この方法により、完全溶接ネックフランジを使用する場合と比較して、各フランジ接続のコストを50%以上削減できます。

• 容易なメンテナンスアクセス – ラップジョイントフランジの取り外しに溶接の切断は不要で、メンテナンスウィンドウごとに数時間節約でき、再溶接と再熱処理の必要がなくなります。

• ボルト締め付けの柔軟性 – フリー回転フランジにより、特に大型配管で配管スプールの回転が非現実的または危険な場合に、ボルト穴の面倒な位置合わせが不要になります。

• 優れた耐食性および耐浸食性 – フランジリップは、パイプと同じ高グレードの材料で作ることができ、シールインターフェースでの均一な耐性を保証します。

• 汎用性の高い材料互換性 – ほぼすべてのパイプ合金で利用可能であり、既存の冶金および溶接手順とのシームレスな統合を可能にします。

• 在庫削減 – 炭素鋼ラップジョイント付きストブエンドを標準化することで、より少ないフランジサイズと材料を在庫でき、サプライチェーン管理が簡素化されます。

4.主要仕様

よくある質問

1. 貿易会社ですか、それとも製造業者ですか？ 製造業者です。認証をご覧ください。

2. 納期はどのくらいですか？ 通常、在庫がある場合は5〜10日です。在庫がない場合は15〜20日です。数量によります。

3. サンプルを提供していますか？ 無料ですか、それとも追加料金ですか？ はい、サンプルを無料で提供できますが、送料はお客様負担となります。

4. 支払い条件は何ですか？ 支払い=1000米ドル、50% T/T前払い、出荷前に残金。
