ステンレス鋼のラップジョイントスタブエンド継手 ASME B16.9 耐食性容易なメンテナンス突合せ溶接管継手

ステンレス鋼ラップジョイントストブエンドフィッティング ASME B16.9 耐食性 メンテナンス容易 突合せ溶接パイプ継手

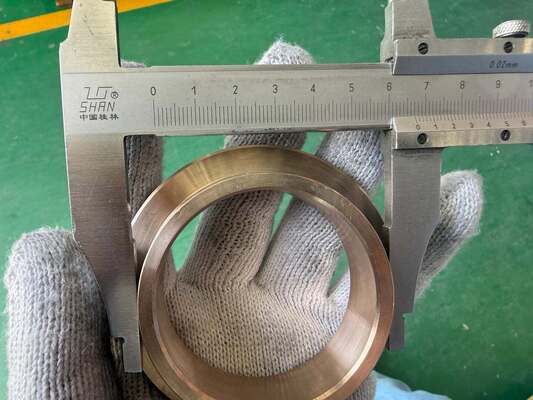

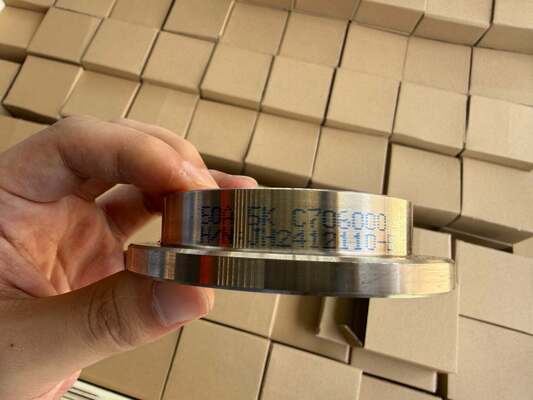

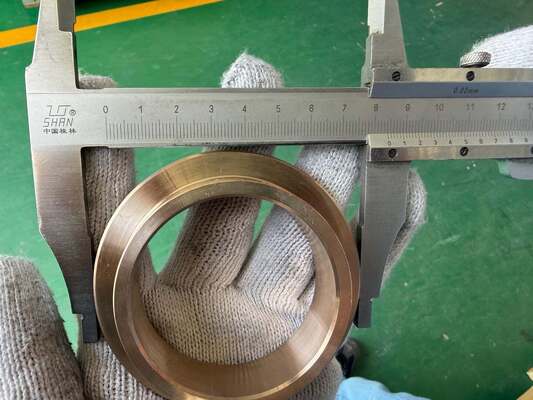

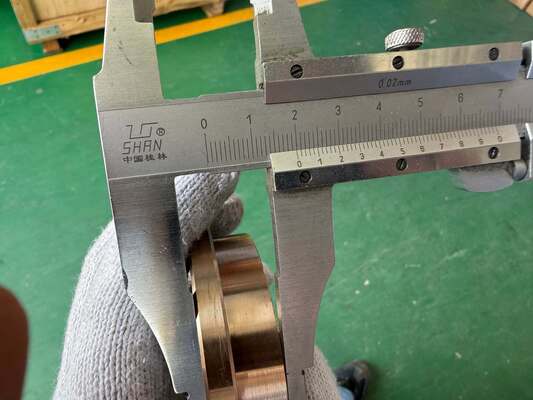

1. 製品説明

ストブエンドは、ラップジョイントフランジと組み合わせてフランジ付き配管接続を形成するために使用される突合せ溶接パイプ継手の一種です。短いパイプセクションで、片側にフレア加工（リップ付き）された端部、もう片側に平坦な端部があります。フレア加工された端部はフランジ面に当接し、シール面を提供します。一方、平坦な端部は配管に直接突合せ溶接されます。ラップジョイントフランジはストブエンドの上を自由にスライドし、溶接されないため、フランジが自由に回転してボルト穴の合わせが容易になります。ストブエンドは主に3つのタイプで製造されています。タイプA（ASME B16.9、標準/ロングハブ）、タイプB（MSS SP-43、ショートハブ、薄肉）、タイプC（MSS SP-43、最短ハブ、軽量）。利用可能な材料には、炭素鋼、ステンレス鋼、合金鋼、銅ニッケル、およびモネル、インコネル、チタンなどの特殊合金が含まれます。2. 製品用途 ストブエンドフィッティングは、以下のようなさまざまな産業の配管システムで広く使用されています。試験

化学処理 — 腐食性流体の取り扱いと頻繁なメンテナンス作業食品加工 — 定期的な洗浄と分解が必要な衛生的な接続試験

発電 — 高温・高圧配管システム

海洋・オフショア — 耐食性配管システム

• 製薬 — 衛生的な腐食性流体ハンドリング真空システム — ISO-KF真空配管およびプロセスシステム

• ストブエンドは、洗浄、検査、または迅速な部品交換のために頻繁なフランジ分解が必要な用途に特に適しています。3. 製品の利点

• 1. コスト効率 パイプ合金に合わせる必要があるのはストブエンドのみです。ラップジョイントフランジはプロセス流体に接触しないため、低グレードの炭素鋼で作ることができます。これにより、高グレードの配管システムでの高価な合金の使用が大幅に削減されます。10インチクラス300インコネル625接続の場合、溶接ネックフランジから炭素鋼ラップジョイント付きストブエンドに切り替えることで、各フランジ付きジョイントあたり45〜65％節約できます。

• 2. 簡単な組み立てと分解 ラップジョイントフランジは、溶接を切断せずに取り外すことができるため、メンテナンス、ターンアラウンド、洗浄サイクルの時間を大幅に節約できます。

• 3. ボルト穴の自由な位置合わせ ラップジョイントフランジはストブエンドハブの周りを自由に回転するため、固定溶接ネックフランジでよくある位置合わせの困難が解消されます。これは、パイプスプール全体を回転させることが実用的でない大口径配管で特に価値があります。

• 4. 耐食性 ストブエンドは、ステンレス鋼（304、316、316L）、二相鋼、超二相鋼、ニッケル合金などの耐食性材料から製造でき、使用環境に合わせることができます。

• 5. 幅広い互換性 ストブエンドは、さまざまなフランジ規格および配管システムと互換性のある、幅広いサイズ、材料、圧力定格で利用できます。

• 4.主要仕様

パラメータ試験

サイズ範囲

1/2インチから48インチ（DN15からDN1200）、カスタムサイズも利用可能
圧力定格 ASMEクラス150、300、600、900、1500、2500; PN6、PN10、PN16、PN25、PN40、PN64; 2000#、3000#、6000#、9000#規格 試験

材料
炭素鋼: ASTM A105、A234 WPB; ステンレス鋼: ASTM A403 WP304、WP316、WP321、WP347; 合金鋼: ASTM A182 F5、F9、F11、F22; 特殊: モネル、インコネル、チタン、銅ニッケル試験

スケジュール5S、10S、40、STD、80、160
タイプ タイプA（ASME B16.9、ロングハブ）、タイプB（MSS SP-43、ショートハブ）、タイプC（MSS SP-43、最短ハブ）試験

突合せ溶接接続
端部仕上げ 試験

表面仕上げ
ミル仕上げ、研磨、酸洗、不動態化、ビードブラスト、エポキシコーティング、亜鉛メッキ試験

水圧/空気圧試験; 非破壊検査: RT、UT、DPT、MPI認証
