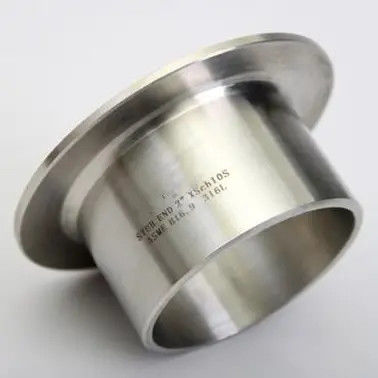

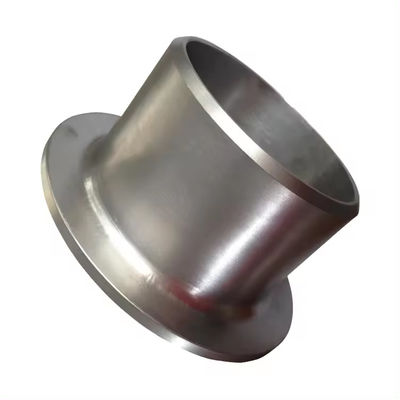

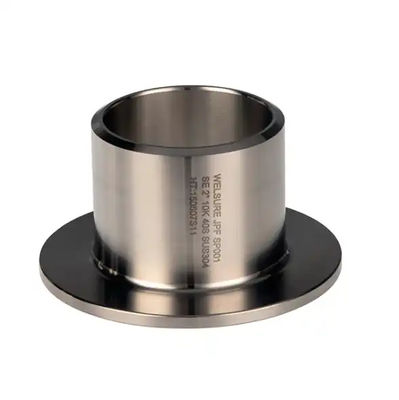

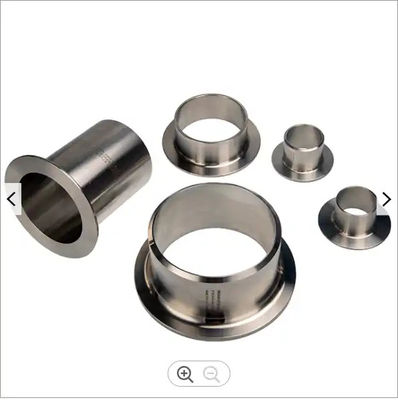

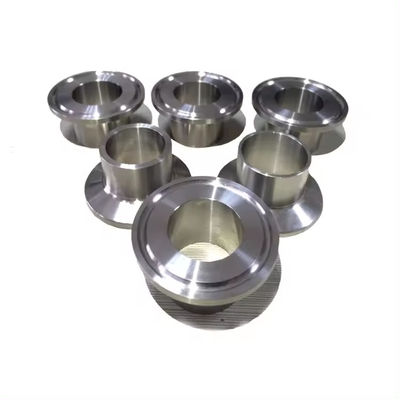

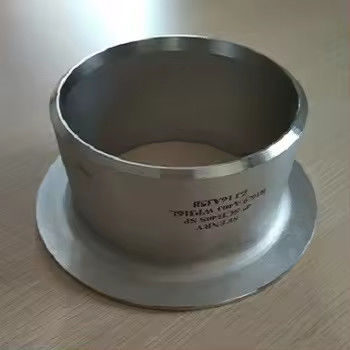

SS304 ラップ・ジョイント・ストブ・エンド,バット・ウェールド・パイプ

SS304 ラップ・ジョイント・ストブ・エンド,バット・ウェールド・パイプ

1製品説明

SS304 ラップ・ジョイント・ストブ・エンド,バット・ウェールド・パイプ高品質のボット溶接管フィッティングで,ラップジョイントフレンズで使用するように設計されています.ラップジョイントストップエンドとしてもよく知られています.このフィッティングは,フレンズ面に座るフラワーエンドと,パイプラインへのバック溶接のための平らなベーブルエンドがあります.プレミアムSS304ステンレス鋼で製造されたこのストップ端は,要求の高い産業用アプリケーションのために優れた耐腐蝕性と耐久性を提供します.型A型長角型コンフィギュレーションは,流通がスムーズに進むことを保証し,標準のラップジョイントフレンズと互換性があります..

2主要な仕様

3申請について

SS304ストブエンドは,複数の産業のパイプシステムで広く使用されています.

• 石油とガスパイプライン接続と精製工場

• 石油化学と化学加工腐食媒体の取り扱い

• 食品・飲料衛生管道システム

• 医薬品清潔で無菌な環境

• 水処理とエアコン工業用パイプ

• 発電蒸気と冷却水システム

4製品メリット

• 費用 効率 的 な 解決策ストブ端だけがパイプ合金と一致する必要がある.ラップジョイントフレンズは炭素鋼ででき,特に大径のシステムでは材料コストを大幅に削減できます.

• 容易 に 維持 する皮の関節 の フレンズ は ストブ の 端 に 自由 に 滑り,溶接 器 を 切る 必要 が なく 取り除ける こと が でき,迅速 に 検査 や 清掃 や システム の 変更 を 可能に なり ます

• 柔軟 な 設置ストブ端の周りに360°回転し,ボルト穴の調整を簡単にして,溶接首のフレンズで一般的な調整問題を排除します

• 耐腐食性SS304 材料は,酸化や様々な腐食性物質に優れた耐性を有し,長寿を保証します

• 寸法 の 正確さ標準のラップジョイントフレンズと完璧な互換性を保証する厳格な許容量でASME B16.9に従って製造

5製品機能

• パイプの溶接を切ることなく簡単に分解することを可能にするフレンズ接続を作成

• ラップ関節フレンズ顔にマッチする滑らかで連続的な密封表面を提供します

• 合同をストレスをせずに熱膨張とパイプの動きを収容

• 密封面の腐食耐性を維持しながら,低級のバックフレンズの使用を可能にします.

6設置説明書

1. 溶接前にパイプまたはストブ末端の上にラップ関節フレンズをスライド

2. 合格の溶接手順を使用してパイプラインにストブ末端の平らな (ベーブ) 端をブート溶接

3. 膨らんだ末端 (ラップ) がパイプ端に正確に並べられていることを確認

4. フレアの後ろにそれを座って,ストブ末端の上に膝関節フレンズをスライド

5. フレンジボルトの穴を,交配フレンジとボルトと一緒に並べ

6. 密着は,フラワーエンドと交配フレンズ顔との間に密着

注記:A型 (長型) ストップ末端では,ラップ厚さは接続パイプの名前の壁厚さ未満でなければならない..

7予防策

• 適切なフィットのためにストブ末壁厚さに適合するパイプスケジュールを確保

• スタブ端材料が,サービス流体と温度と互換性があることを確認する

• ロープ関節フレンジを直接パイプに溶接しないでください

• 適切な溶接手順 (WPS合格) を使用する

• 高圧アプリケーションでは,圧力評価がシステム要件と一致することを確認します.

• 適切な密封を確保するために,設置前に,傷や損傷のためにラップ顔を確認

8輸送と配達

9支払条件

10梱包

標準輸出パッケージ:

• 各ストップ端は,個別に防腐油塗装で包まれています.

• 湿度防止のためナイロン袋やプラスチック包装で詰め

• 海上輸送のための木製のケースやパレットで固定

• 注文で利用できるカスタムパッケージ

11返品,交換,販売後サービス

• 品質保証発送前100%検査 すべての製品はASME B16.9規格に準拠しています

• 返品方針製造の欠陥で30日以内に返品を受け付けます (検査を受けます)

• 交換する・第三者による検査で確認された不適合の製品の無料交換

• サンプルポリシー送料無料のサンプルが提供されます. 運送費用は購入者が負担します

• 技術支援専門的な質問に24時間対応

• カスタム注文要求 に よる サイズ,材料,仕上げ が 提供 さ れる
