SS304 ステンレス鋼スタブエンド継手、工業用配管用突合せ溶接重ね継手パイプコネクタ
| 起源の場所 | 中国、上海 |
|---|---|
| ブランド名 | TOBO |
| 証明 | ISO/TUV/SGS |
| モデル番号 | 銅ニッケルフランジ |
| 最小注文数量 | 1個 |
| 価格 | 交渉可能 |
| パッケージの詳細 | 標準送料パッケージ |
| 受渡し時間 | 15-30就業日 |
| 支払条件 | T/T、ウェスタンユニオン |
| 供給の能力 | 10トン/月 |
商品の詳細
| 製品名 | SS304 ステンレス鋼スタブエンド継手、工業用配管用突合せ溶接重ね継手パイプコネクタ | 材料 | SS304 / SS304L ステンレス鋼 |
|---|---|---|---|
| 標準 | ASME B169MSS SP-43 | プロセス | シームレス /溶接 |
| 接続タイプ | バット・ウェルド | フェイスタイプ | ラップジョイント、125-250 RMS 滑らかな仕上げ |
| サイズ範囲 | 1/2" - 24" (DN15 - DN600)；スケジュール 10S / 40S / 80S | 応用 | 石油とガス、石油化学、化学処理、水処理、食品と飲料、製薬、HVAC |
| 表面仕上げ | 研磨、酸洗い、サンドブラスト | 主な特長 | ① 耐食性 SS304/316 材料、過酷な環境での耐久性；② ASME B16.9 準拠、正確な寸法管理により完璧なフランジのマッチングを実現；③ 簡単な分解設計、頻繁な洗浄と検査が必要なシステムに |
| ハイライト | SS304 ステンレス鋼のスタブ エンド継手、突合せ溶接重ね継手パイプ コネクタ、工業用配管スタブ エンド継手,butt weld lap joint pipe connector,industrial piping stub end fittings |
||
製品の説明

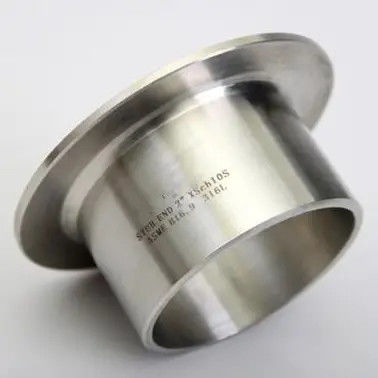

SS304 ステンレス鋼スタブエンド継手、工業用配管用突合せ溶接重ね継手パイプコネクタ
1. 製品の説明
SS304 ステンレス鋼のスタブ エンドは、重ね継手のフランジで使用するように設計された高品質の突合せ溶接式パイプ継手です。一般にラップ ジョイント スタブ エンドとしても知られるこの継手は、フランジ面に着座する 1 つのフレア端と、パイプラインへの突合せ溶接用の 1 つのプレーンなベベル端を備えています。高品質の SS304 ステンレス鋼で製造されたこのスタブ エンドは、要求の厳しい産業用途に優れた耐食性と耐久性を提供します。長いテーパーを備えたタイプ A 構成により、スムーズな流れの移行が保証され、標準の重ね継手フランジと互換性があります。
2. 主な仕様
| パラメータ | 仕様 |
|---|---|
| 製品名 | SS304 ステンレス鋼スタブエンド継手、突合せ溶接重ね継手パイプコネクタ |
| 材料 | SS304 / SS304L ステンレス鋼 (SS316/316L はご要望に応じて利用可能) |
| 標準 | ASME B16.9、MSS SP-43 |
| タイプ | タイプ A (ロングパターン) – 標準重ね継手フランジ用 |
| 接続タイプ | 突合せ溶接（面取り端） |
| 顔のタイプ | ラップジョイント面、125-250 RMS 滑らかな仕上げ、同心セレーション |
| サイズ範囲 | 1/2" – 24" (DN15 – DN600) |
| 肉厚 | スケジュール 10S、40S、80S、STD、XS |
| 表面仕上げ | 研磨、酸洗い、または防錆油コーティング |
| 認証 | ISO、SGS、BV、TUV (ご要望に応じて利用可能) |
3. アプリケーション
SS304 スタブ エンドは、さまざまな業界の配管システムで広く使用されています。
-
石油とガス– パイプライン接続と製油所
-
石油化学および化学処理– 腐食性媒体の取り扱い
-
食べ物と飲み物– サニタリー配管システム
-
医薬品– 清潔で無菌の環境
-
水処理と空調設備– 一般産業用配管
-
発電– 蒸気および冷却水システム
4. 製品の利点
-
費用対効果の高いソリューション– スタブ端のみがパイプ合金と一致する必要があります。重ね継手のフランジは炭素鋼にすることができ、特に大口径システムの場合、材料費を大幅に削減できます。
-
簡単なメンテナンス– 重ね継手のフランジはスタブ端上を自由にスライドでき、溶接を切断することなく取り外すことができるため、迅速な検査、清掃、またはシステムの変更が可能です。
-
柔軟な設置– フランジはスタブ端の周りで 360° 回転するため、ボルト穴の位置合わせが簡単になり、溶接ネック フランジによくある位置合わせの問題が解消されます。
-
耐食性– SS304 材料は酸化やさまざまな腐食性媒体に対して優れた耐性を備え、長寿命を保証します。
-
寸法精度– ASME B16.9に従って厳密な公差で製造されており、標準の重ね継手フランジとの完全な互換性を保証します
5. 製品の機能
-
パイプの溶接部を切断せずに簡単に分解できるフランジ接続を作成します。
-
重ね継手のフランジ面に適合する、滑らかで連続したシール面を提供します。
-
ジョイントにストレスを与えることなく、熱膨張やパイプの動きに対応します。
-
シール面の耐食性を維持しながら、低グレードのバッキング フランジの使用が可能になります。
6. インストール手順
-
溶接する前に、ラップジョイントのフランジをパイプまたはスタブの端にスライドさせます。
-
認定された溶接手順を使用して、スタブ端のプレーン (面取り) 端をパイプラインに突合せ溶接します。
-
フレア端 (ラップ) がパイプの終端に正確に位置合わせされていることを確認します。
-
ラップジョイントフランジをスタブ端の上にスライドさせ、フレアの背面に押し当てます。
-
フランジのボルト穴を相手側のフランジに合わせてボルトで固定します。
-
ガスケットはフレア端と嵌合フランジ面の間をシールします。
注記：タイプ A (ロング パターン) のスタブ エンドの場合、ラップ厚さは接続パイプの公称肉厚以上でなければなりません。。
7. 注意事項
-
パイプのスケジュールがスタブ端の壁の厚さと一致し、適切にフィットするようにしてください。
-
スタブエンドの材質が使用流体および温度に適合していることを確認してください。
-
重ね継手のフランジをパイプに直接溶接しないでください。フランジは自由に回転できる状態にしておく必要があります。
-
突合せ溶接接続には適切な溶接手順 (WPS 認定) を使用してください。
-
高圧用途の場合は、圧力定格がシステム要件と一致していることを確認してください
-
適切に密閉されていることを確認するために、取り付ける前にラップ面に傷や損傷がないかを検査してください。
8. 発送と配達
| アイテム | 詳細 |
|---|---|
| 最低注文数量 | 1台のパソコン |
| 補給能力 | 10トン/月 |
| 納期 | 注文確認後15〜30営業日 |
| 配送条件 | FOB 上海/天津、CFR、CIF 利用可能 |
| 積地港 | 中国、上海（またはリクエストに応じて） |
9. 支払い条件
| 方法 | 詳細 |
|---|---|
| 支払い条件 | T/T (電信転送)、ウェスタンユニオン |
| T/T規約 | 事前に30％のデポジット、出荷前に70％の残高 |
| 少量の注文 | 注文金額 10,000 ドル以下の場合は 100% 前払い |
10. 包装
標準輸出梱包:
-
各スタブ端は個別に防錆油コーティングで包まれています
-
湿気を防ぐためにナイロン袋またはラップで梱包します。
-
海上輸送に耐えられるよう木製ケースまたはパレットに固定
-
ご要望に応じてカスタムパッケージも利用可能
11. 返品・交換・アフターサービス
-
品質保証– 出荷前に全数検査。すべての製品は ASME B16.9 規格に準拠しています
-
返品規則– 製造上の欠陥については 30 日以内に返品を受け付けます (検査が必要)
-
交換– 第三者検査により不適合が確認された場合は無償交換
-
サンプルポリシー– 無料サンプルが利用可能;買い手は運賃を負担します
-
テクニカルサポート– すべての技術的な問い合わせに 24 時間対応します
-
カスタムオーダー– ご要望に応じてカスタムサイズ、材質、仕上げも承ります
FQA
1. あなたは商社ですか、それともメーカーですか?
当社はメーカーですので、認定をご覧いただけます。
2.納期はどれくらいですか?
在庫がある場合は通常5～10日程度です。または、商品の在庫がない場合は、数量に応じて15〜20日です。
3. サンプルは提供されますか?
それは無料ですか、それとも追加ですか？はい、無料でサンプルを提供できますが、運賃を支払う必要があります。
4. 支払い条件は何ですか?
お支払い<=1000USD、100% 前払い。お支払い>=1000USD、50% T/T 前払い、shippment 前の残高。
