1製品説明

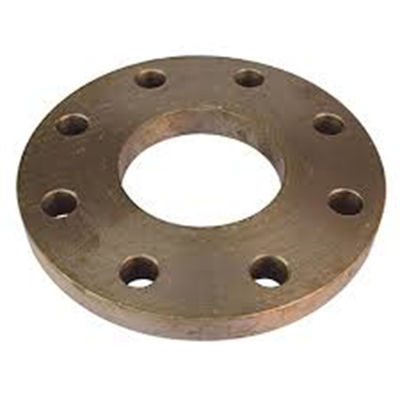

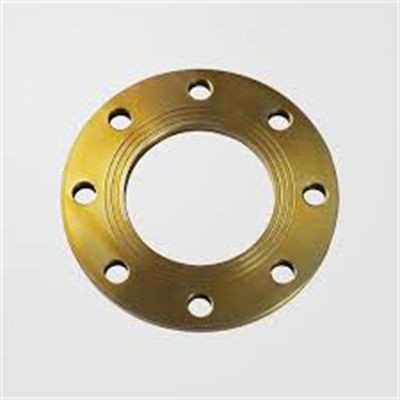

Marine CuNi 70/30 Forged Socket Weld Flangeは,高品質の銅ニッケル合金 (UNS C71500) から熱鍛造プロセスで製造されています.それは,Risedフェイスシール表面とソケット溶接接続を特徴とするASME B16.5 規格,Class 150 プレッシャー評価に従って製造された.特に海洋海水管システムのために設計された.このフレンズは塩水環境で優れた耐腐蝕性がありますソーケット溶接設計により,パイプを簡単に挿入し,フィレット溶接が可能で,スムーズな流量と安全で漏れのない接続を保証します.船舶建設およびオフショアアプリケーションで広く使用されています.海水冷却の信頼性のある選択肢です防火水,水槽,弾筋,甲板洗浄管管システム

2主要な製品パラメータ

3製品用途

• 船舶の海水冷却の主管システム

• 船舶の消防水と甲板洗浄管

• 船舶の水槽と弾力水システム

• 船舶の淡水発電機のパイプ

• 海上プラットフォーム水道システム

• 海水淡化装置のパイプ

• 沿岸発電所の冷却水回路

• 熱交換器と冷却水箱の接続

• 海洋水産物水循環システム

• 港と港の海水供給ライン

4製品メリット

1. 海水 の 腐食 に 絶好 な 耐久 性: CuNi 70/30合金が海水で天然の保護層を形成し,最小限の腐食で海洋環境で長期にわたる信頼性の高い使用を保証します.

2. 自然 の 防腐 特性: 銅の含有量は,海水管をきれいにし,保守作業を減らすことで,内部表面に海洋生物が固執するのを減らすのに役立ちます.

3. 熱で鍛造された品質: 熱鍛造法で製造されたフレンジは,密集し均質な粒構造があり,機械的な強度が良好で,信頼性の高い性能を提供します.

4. 海洋 用 に 設計 さ れ た: 船舶や海上海水管システムに特化したもので,塩水と湿った海環境の要求を満たします.

5. 簡単 に 設置 する:ソケット溶接設計により,パイプをソケットに簡単に挿入し,フィレットを溶接し,設置時間と乗組員のコストを削減できます.

6. 信頼 できる 密封: レイズド・フェイス設計は,適切なガシケットで効果的な密封を提供し,海水サービスでの漏れのない接続を保証します.

7. 溶接性が良い: 標準TIG溶接プロセスを用いて配列のフィラーワイヤーでCuNi 70/30パイプと互換性がある.

8. ASME B16.5 に準拠する: 厳格な寸法許容量で製造され,標準的な船舶用パイプ,フィッティング,固定装置に適している.

9. 維持費 の 低さ: 自作保護フィルムにより,追加のコーティングの必要性がなくなり,船内保守作業の負荷が軽減されます.

5製品機能

• 海水パイプシステムに信頼性の高いソケット溶接接続を提供

• 塩水使用条件では漏れ防止密封を保証する

• 安全な船舶操作のため,クラス150の作業圧に耐える

• システム検査と保守のために便利な分解を許可する

• モジュラーな船舶管道システムの設計と設置を支援する

• パイプの熱膨張をシステム制限内での対応

• 海水パイプをポンプ,バルブ,熱交換機,その他の設備に接続する

6ユーザー説明書

設置前の準備:

1. 装着前に各フレンジを輸送損傷や表面欠陥の確認

2. フレンズの大きさ,圧力クラス,材料の質を船舶のパイプ図と比較する.

3. 適切な溶剤を使用して,ソケットの穴と上向きの密封面を徹底的に清掃します.

4. パイプ端の寸法がソケットの穴の要求に合致することを確認する.

5. 汚染を防ぐために,銅-ニッケル材料の専用ツールを使用します.

インストール手順:

1. パイプの端がソケット底に到達するまで,パイプをフルにフレンズソケットに入れます.

2. 溶接のために適切な膨張隙間を作るため,パイプを約1.6mm引いてください.

3. パイプがフレンズ面に正方形で,ソケットに適切に中心になっていることを確認します.

4. ハブ周回りの位置を少なくとも4つの位置で固定溶接.

5. ERCuNiのフィールワイヤでTIG溶接プロセスを用いてフィレット溶接を完了する.

6. 適正な保護のために,溶接中にアルゴン遮蔽ガスを使用します.

7. インターパスの温度を適度に保ち,材料を過熱しないでください.

8. 溶接区域を徹底的に掃除する

ガスケットとボルトの設置:

1. 海水使用に適した密封材を選択する.

2. 表面のシール面にシールを中心に

3. 螺栓を入れ,ノットを均等に握る.

4. 螺栓を横切りに 3 回ほど切る

5. 適切なトルクで 均等な圧縮をします

設置後の検査:

1. すべてのソケットの溶接器を表面の欠陥を確認する.

2. システム要件に従って圧力試験を行う.

3. 試験中にすべてのフレンズ接頭で漏れ跡を確認する.

7薬剤の注意事項

1. 保存: フランジを船内または倉庫内の清潔で乾燥し換気できる場所に保管します.設置前に湿度や塩噴霧から遠ざけます.

2. 物質 的 な 分離: 貯蔵および輸送中に,接触腐食を防ぐために,CuNiフレンズを炭素鋼および他の不類似金属から分離して保管してください.

3. 慎重 に 扱う: CuNi 材料は鋼よりも柔らかい.シール面の表面損傷を防ぐために,取り扱いの際に落下または衝突を避ける.

4. アモニア サービス は ない: CuNi 70/30 は,アンモニアやアミン化合物を含むシステムでは使用してはならない.

5. 溶接保護: 溶接時に常にアルゴン・シールドガスを使用します.シールドが良くない場合,溶接が酸化し,質が低下します.

6. 専用 ツール: 鉄の汚染を防ぐために,銅-ニッケル作業に専用の別のツール,ブラシ,磨き機を使用します.

7. 流量速度: 継続的な海水使用の場合,フレンズの使用寿命を最大化するために,流量速度を合理的な範囲内にとどめる.

8. システム材料の一貫性: 可能な限り,海水管管システム全体に同じ材料を使用します.異なる金属に接続する場合,隔離措置を講じます.

9. 定期的な検査: 容器のメンテナンスのサイクル中に漏れや腐食の兆候を定期的に確認します.

8輸送情報

9支払情報

10梱包情報

11購入,返品,販売後サービス

購入方法:

1. 要求されたサイズ,量,仕様で問い合わせを送信します.

2. 価格,配達時間,条件の付いたオプションを受け取る.

3. 注文の詳細を確認し,販売契約に署名します.

4. 生産を開始するために事前支払いを取り決めます.

5. 品質検査で生産が完了しました

6. 輸送前に残高の支払いを取り決めます.

7. 必要な書類を全て持っていきます

返品・交換方針:

• 質 の 問題: 製造の欠陥や材料の不適合については,受信から30日以内に通知してください. 確認後に交換または返金します.

• 質の悪い返品: 注文の誤りによるリターンについては,15日以内にご連絡ください.商品は未使用でオリジナルパッケージでなければなりません.リターン送料はお客様が負担します.

• 返金できない: 不適切な処理により溶接,設置,変更,または損傷を受けた製品.

販売後サービス:

• 保証: 製造欠陥に対する出荷日から12ヶ月.

• 技術支援: 製品に関する質問,設置ガイド,海洋用途に関するアドバイスが提供されます.

• 迅速 な 対応: 勤務日 24時間以内に問い合わせに応答します.

• 命令を繰り返す: 継続的な海事プロジェクトのニーズをサポートし,定期顧客のためにストックを維持することができます.
