CuNi 70/30 鋳造 SW フレンズ ASME B16.5 CL150 海水腐食耐性

1. 製品の説明

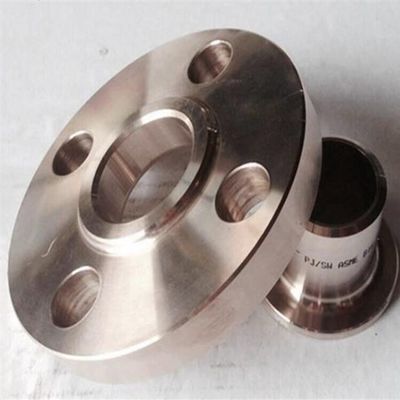

CuNi 70/30 鍛造ソケット溶接フランジは、高品質の銅ニッケル合金 (UNS C71500) から熱間鍛造プロセスによって製造されています。ソケット溶接接続と上げ面シール面を使用して設計されたこのフランジは、ASME B16.5 規格、クラス 150 圧力定格に従って製造されています。ソケット溶接設計により、パイプの挿入と隅肉溶接が容易になり、スムーズな流れと確実な接続が保証されます。優れた海水耐食性を備えたこのフランジは、海洋配管、冷却水システム、腐食環境におけるさまざまな産業用途に信頼できる選択肢です。

2. 主要な製品パラメータ

3. 製品の用途

• 船舶および産業施設用の海水冷却システム

• 発電所および処理装置の冷却水回路

• 水処理および淡水化プラントの配管

• 熱交換器と凝縮器の水ボックスの接続

• 洋上プラットフォーム給水システム

• 海上消火水および甲板洗浄配管

• 塩水や腐食性流体を扱う化学プロセスライン

• 水循環・移送システム

• ビルジおよびバラスト水配管

4. 製品の利点

1. 優れた耐海水耐食性: CuNi 70/30 合金は海水中で自然の保護層を形成し、最小限の腐食率で長期間使用できるため、海洋環境にとって信頼できる材料となります。

2. 熱間鍛造品質: 熱間鍛造プロセスで製造されたフランジは、緻密で均一な結晶粒構造を持ち、優れた機械的強度を備えており、鋳造品と比較して信頼性の高い性能を提供します。

3. 天然の防汚性: 合金に含まれる銅により、内面への海洋生物の付着が軽減され、パイプが清潔に保たれ、メンテナンスの必要性が軽減されます。

4. 簡単かつ迅速な取り付け: ソケット溶接設計により、パイプをソケットに挿入して隅肉溶接するだけで、複雑な位置合わせ作業が不要になり、取り付け時間が短縮されます。

5. 信頼のシール性能: 盛り上がった面の設計により、適切なガスケットを使用すると効果的なシール面が得られ、定格圧力下で漏れのない接続が保証されます。

6. 良好な溶接性: 適合するフィラーワイヤを使用した標準的な TIG 溶接プロセスを使用して CuNi 70/30 パイプと互換性があり、強力で耐久性のある溶接接合部を生成します。

7. ASME規格への準拠: ASME B16.5 の厳格な寸法公差に従って製造されており、標準のパイプ、継手、ガスケット、ファスナーとの適切な適合を保証します。

8. 低いメンテナンスコスト：材料表面に自己形成型の保護膜を形成するため、追加のコーティングや保護処理が不要となり、長期的なメンテナンス費用を削減します。

5. 製品の機能

• 海水および工業用配管システムのパイプに信頼性の高いソケット溶接接続ポイントを提供します

• レイズドフェイス設計と互換性のあるガスケットにより漏れ防止シールを確保

• クラス 150 の作動圧力に耐え、安全な連続運転を実現

• システムの検査、メンテナンス、変更のために便利な分解が可能

• 簡単な分割設置でモジュール式配管システム設計をサポート

• システム設計の制限内でパイプの熱膨張に対応する

6. ユーザーの指示

インストール前の準備:

1. 各フランジを受け取ったら、輸送による損傷や表面欠陥の兆候がないかどうかを検査してください。

2. プロジェクトの仕様に照らして、フランジのサイズ、圧力クラス、材料グレードを確認します。

3. 適切な溶剤を使用して、ソケットの穴と盛り上がった面のシール面を徹底的に洗浄します。

4. パイプ端の外径がソケットの内径寸法と一致していることを確認してください。

5. 相互汚染を避けるために、銅ニッケル材料の準備には専用のツールを使用してください。

インストール手順:

1. パイプの端がソケットの底に達するまで、パイプをフランジソケットに完全に挿入します。

2. 適切な拡張ギャップを作成するために、パイプを約 1.6 mm 引き抜きます。

3. パイプがフランジ面に対して直角で、適切な中心にあることを確認してください。

4. ハブ外周に最低 4 箇所等間隔で仮付け溶接します。

5. ERCuNi フィラー ワイヤを使用した TIG 溶接プロセスを使用して隅肉溶接を完了します。

6. 適切に保護するために、溶接中にアルゴン シールド ガスを使用してください。

7. パス間の温度を適度に保ち、材料の過熱を避けてください。

8. 各パスの完了後、溶接エリアを徹底的に清掃します。

ガスケットとボルトの取り付け:

1. 使用媒体や使用条件に適したガスケット材質を選択してください。

2. ガスケットを盛り上がった面のシール面の中心に置きます。

3. ボルトを挿入し、すべてのナットを手で締めます。

4. ボルトは斜めに交差するように均等に締めてください。

5. ガスケットを均一に圧縮するには、最低 3 回のパスでトルクを加えます。

設置後の検査:

1. すべてのソケット溶接部の表面欠陥を目視検査します。

2. プロジェクトの仕様に従って圧力テストを実施します。

3. すべてのフランジ接合部に漏れの兆候がないか確認します。

7. 製品に関する注意事項

1. ストレージ: フランジは、清潔で乾燥した換気の良い屋内エリアに保管してください。湿気、ほこり、屋外への直接暴露を避けて保管してください。

2. 材料の分離: 保管および輸送中は、接触腐食を防ぐために、CuNi フランジを炭素鋼やその他の異種金属から離してください。

3. 取り扱いには注意してください: CuNi 材料は鋼よりも柔らかいです。表面の損傷を防ぐため、取り扱い中は落下、引きずり、衝撃を避けてください。

4. アンモニアサービスなし: CuNi 70/30 は、材料の劣化を引き起こす可能性があるため、アンモニアまたはアミン化合物を含む環境では使用しないでください。

5. 溶接保護: CuNi 材料を溶接する場合は、必ずアルゴン シールド ガスを使用してください。シールドが不十分だと溶接品質が低下します。

6. 専用ツール: 鉄の汚染を防ぐために、銅とニッケルの作業には別の工具、ブラシ、研削砥石を使用してください。

7. 流速: 海水サービスの場合、耐用年数を最大限に延ばすために、連続流速を妥当な制限内に維持することをお勧めします。

8. システムの互換性: 配管システムでは、可能な限り材料の一貫性を維持してください。異種金属に接続する場合は、適切な絶縁措置を講じてください。

8. 配送情報

9. 支払い情報

10. 梱包情報

11. 購入、返品、アフターサービス

購入方法：

1. ご希望のサイズ、数量、仕様をお問い合わせください。

2. 価格、納期、条件を記載した見積書を受け取ります。

3. 注文を確認し、売買契約を締結します。

4. 前払いにて制作を開始させていただきます。

5. 品質検査を経て生産完了。

6. 発送前に残金の支払いを手配します。

7. 商品は必要な書類をすべて同梱して発送されます。

返品および交換ポリシー:

• 品質の問題: 製造上の欠陥または材料の不適合が見つかった場合は、受領後 30 日以内にご連絡ください。確認後交換または返金対応させていただきます。

• 品質以外の返品: 注文間違いによる返品の場合は、15日以内にご連絡ください。製品は未使用で、元のパッケージに入っている必要があります。返品の送料はお客様のご負担となります。

• 返品不可：溶接、取り付け、改造、または不適切な取り扱いにより損傷した製品。

アフターサービス：

• 保証: 製造上の欠陥に対して出荷日から 12 か月。

• テクニカルサポート: 製品に関する質問、インストール ガイド、アプリケーションに関するアドバイスをご利用いただけます。

• 素早い対応：お問い合わせにつきましては、営業日24時間以内にご返信させていただきます。

• スペアパーツ: リピート注文をサポートし、常連のお客様向けに在庫を維持できます。

• 1. あなたは商社ですか、それともメーカーですか?

• 当社はメーカーですので、認定をご覧いただけます。
  2.納期はどれくらいですか?
  在庫がある場合は通常5～10日程度です。または、商品の在庫がない場合は、数量に応じて15〜20日です。
  3. サンプルは提供されますか?それは無料ですか、それとも追加ですか？
  はい、無料でサンプルを提供できますが、運賃を支払う必要があります。
  4. 支払い条件は何ですか?
  お支払い<=1000USD、100% 前払い。お支払い>=1000USD、50% T/T 前払い、shippment 前の残高。
