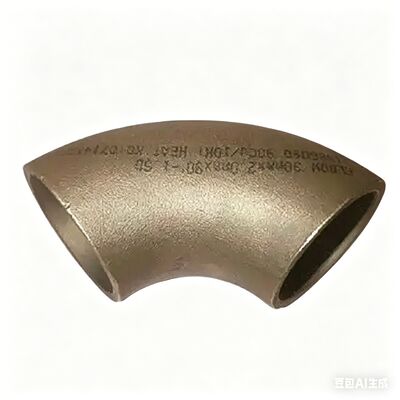

CuNi 70/30 シームレス肘 90° LR ASME B16.9 高圧耐熱

銅ニッケルエルボ

1. 製品の説明

CuNi 70/30 シームレス 90° LR エルボは、シームレス成形プロセスを使用した高品質の銅ニッケル合金 (UNS C71500) から作られています。 ASME B16.9 規格に従って製造されており、端が突合せ溶接されているため、簡単に接続できます。 90度ロングラジアス（1.5D）設計により、配管システムの流れの方向変更がスムーズになります。この製品は、海水配管、冷却システム、および良好な耐食性が必要とされるその他の産業用途で広く使用されています。

2. 主要な製品パラメータ

3. 製品の用途

• 海水冷却配管システム

• 冷却水回路

• 工業用水処理システム

• 熱交換器の接続

• 海洋および海洋配管

• 化学処理ライン

• 水循環システム

4. 製品の利点

1. シームレスな品質：シームレスパイプ製で、エルボ本体内部に溶接継ぎ目がなく、全体の肉厚が均一です。

2. 優れた耐食性: CuNi 70/30 材料は海水や多くの腐食環境で優れた性能を発揮し、長寿命を実現します。

3. スムーズなフロー設計: 長い半径 1.5D 設計により、流れ抵抗と圧力損失が低減され、効率的なシステム動作が保証されます。

4. 溶接が簡単：CuNiパイプとの溶接性が良好で、標準的なTIG溶接プロセスを使用できます。

5. 広い温度範囲：動作温度300℃まで対応し、様々な用途ニーズに対応します。

6. 標準寸法: ASME B16.9 寸法に準拠して作られており、標準のパイプや継手との良好なフィット感を保証します。

7. 長寿命: 適切な設置と操作により、製品は最小限のメンテナンスで長年にわたって使用できます。

5. 製品の機能

• 配管システムの流れの方向を 90 度変更します

• 同径のパイプを突合せ溶接継手で接続します。

• 圧力損失を抑えスムーズな流れを維持

• 通常の動作条件下で確実に動作する

• 配管設計におけるシステムレイアウトの柔軟性をサポート

6. ユーザーの指示

インストール前:

1. 輸送中にエルボに損傷がないか確認してください。

2. サイズ、壁厚、材料グレードが要件に適合していることを確認してください。

3. 溶接端を洗浄して、汚れ、油、酸化物を取り除きます。

4. 銅ニッケル材料の準備には専用のツールを使用します。

インストール手順:

1. エルボの端を相手パイプと位置合わせし、溶接のために適切な隙間を保ちます。

2. 接合部周囲4箇所を仮付け溶接します。

3. 適切な CuNi フィラーワイヤを使用した TIG 溶接を使用してください。

4. 溶接温度を制御し、過熱を避けます。

5. 溶接中はアルゴンガス保護を使用してください。

6. 各パスの後に溶接領域をきれいにします。

インストール後:

1. すべての溶接部の表面欠陥を目視で確認します。

2. プロジェクト仕様の要求に応じて圧力テストを実行します。

3. 接合部に漏れがないか確認してください。

7. 製品に関する注意事項

1. 湿気やほこりを避け、乾燥した清潔な屋内エリアに保管してください。

2. 保管中は炭素鋼製品とは離して保管してください。

3. 輸送時は落下や衝撃を避け、取り扱いには十分ご注意ください。

4. アンモニアを含む環境では使用しないでください。

5. 溶接時には適切なアルゴン シールド ガスを使用してください。

6. 溶接後はすべての溶接箇所を徹底的に洗浄します。

7. 汚染を避けるために、銅ニッケル材料には専用のツールを使用してください。

8. 配送情報

• 発送元： 中国

• 納期: 標準サイズ 3 ～ 7 営業日。カスタムサイズ15-30日

• 配送方法: 少額注文の場合はエクスプレス (DHL/FedEx/UPS)。大量注文の場合は海上輸送。お急ぎの注文にも航空便で対応可能

• 提供書類: コマーシャルインボイス、パッキングリスト、材料試験証明書

• 貿易条件: FOB、CIF、CFRが利用可能

• トラッキング: 発送後に追跡番号が提供されます

9. 支払い情報

• 支払い方法: T/T銀行振込、信用状

• 条項: 30% 前払い、出荷前に 70% 残金

• 通貨: 米ドル、ユーロ可

• 初めての協力には、標準の支払い条件が適用されます。既存の顧客には柔軟な条件が適用されます。

10. 梱包情報

• 小さいサイズ: ダンボール箱、気泡緩衝材付き

• 中サイズ: 合板ケースまたは木箱

• 大型サイズ：木枠付きパレット

• すべての製品は梱包前に防錆コーティングで保護されています

• ご要望に応じてカスタムパッケージも利用可能

• 標準パッケージは価格に含まれています

11. アフターサービス

• 保証：製造上の欠陥に対して出荷日から12か月

• テクニカルサポート: 製品に関する質問は電子メールまたはメッセージで受け付けます

• 品質の問題: 評価と解決のために受領後 30 日以内に報告します。

• 返品・交換: 品質上の問題が確認された場合に受け入れられます。品質に問題のある返品の送料はお客様が負担します

• 応答時間：お問い合わせには営業日24時間以内に返答させていただきます

• 1. あなたは商社ですか、それともメーカーですか?
  当社はメーカーですので、認定をご覧いただけます。
  2.納期はどれくらいですか?
  在庫がある場合は通常5～10日程度です。または、商品の在庫がない場合は、数量に応じて15〜20日です。
  3. サンプルは提供されますか?それは無料ですか、それとも追加ですか？
  はい、無料でサンプルを提供できますが、運賃を支払う必要があります。
  4. 支払い条件は何ですか?
  お支払い<=1000USD、100% 前払い。お支払い>=1000USD、50% T/T 前払い、shippment 前の残高。
