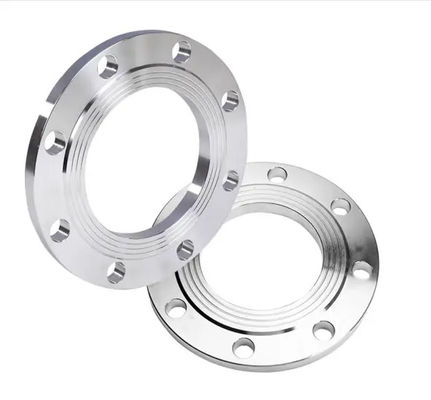

CuNi 70/30 鋳造式ソケット溶接フレンズ ASME B16.5 クラス150

CuNi 70/30 銅ニッケル 鋳造式ソケット溶接フレンズ ASME B16.5 クラス150

1製品説明

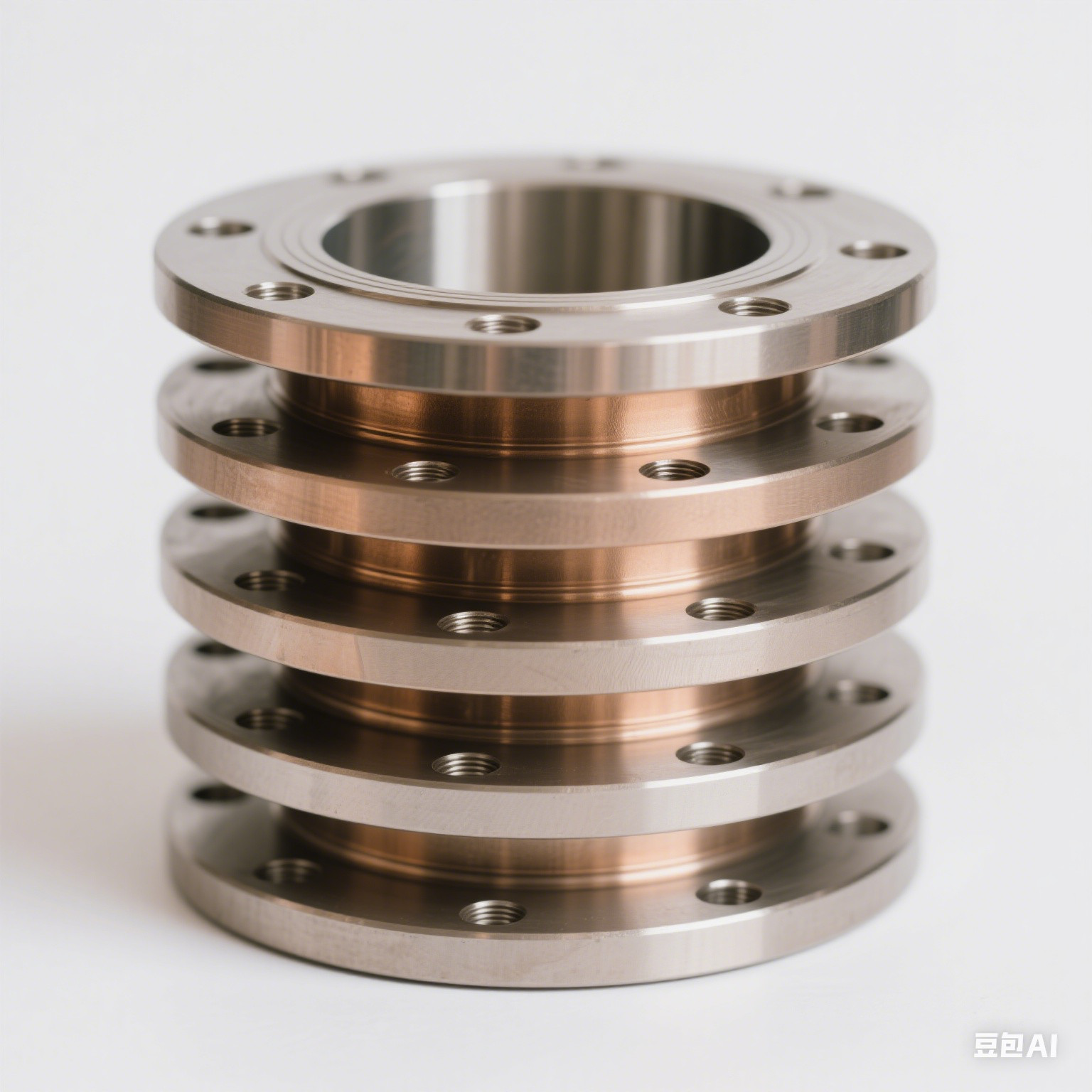

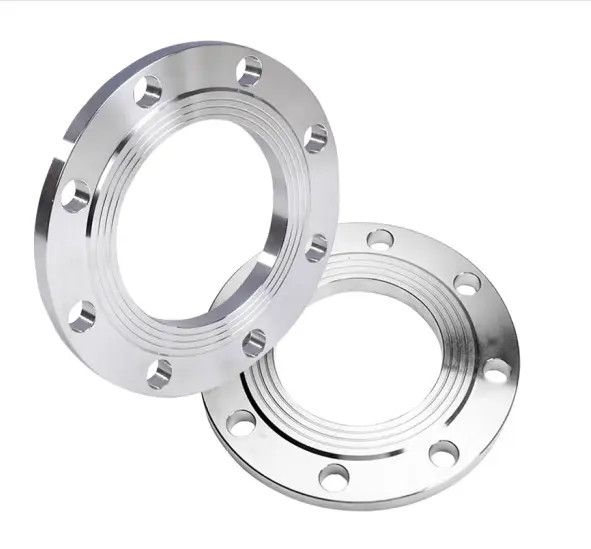

銅ニッケルフレンズは,鋳造過程で高品質のCuNi 70/30 (UNS C71500) 原材料から製造され,ソケット溶接型接続が特徴です.この製品は,ASME B16 に厳格に準拠して製造されています..5 標準で,圧力評価は 150 級 (150LB) である.優れた海水腐食耐性と生物汚染防止特性により,銅ニッケル合金フレンズは船舶建設で広く使用されています.海水淡化海上石油プラットフォーム,化学熱交換機,その他の海洋および産業用アプリケーションこの製品は,パイプラインの接続で信頼性の高い密封性能を確保するために,Rised Face密封表面を特徴としています..

2主要な製品パラメータ

 3製品用途

• 海水冷却パイプラインシステム

• 海上石油・ガスプラットフォームの防火・弾圧水システム

• 海水淡化装置 (MED/MSFプロセス) のパイプ接続

• 沿岸発電所の冷却装置と熱交換装置

• 化学産業 腐食媒体の輸送パイプライン

4製品メリット

1. 海水 の 腐食 に 絶好 な 耐久 性: CuNi 70/30合金では,流水と静止した海水の両方で非常に低い腐食率を示しており,使用寿命は20年以上です.

2. 優れた抗生物質汚染性能: 銅元素は自然に海洋微生物の粘着を阻害し,パイプラインの詰まりのリスクを軽減し,保守の頻度を低下させます.

3. 高級 侵食 耐性: 材料は,高速な海水洗浄で高耐腐蝕性を維持し,最大許容の流量速度は3.5-4.0m/sまでである.

4. 鍛造プロセス保証: 熱鍛造は,均質で密度の高い粒の構造を保証し,鋳造製品よりもはるかに優れた機械特性を持っています.

5. 溶接性が良い: 炭酸鋼と不?? 鋼管の溶接と互換性があり,信頼性の高い溶接結筋強さで,現場での便利な設置が可能になります.

6. 維持費 の 低さ: 材料表面に自己治癒する受動膜が形成され,追加のコーティングやカソド保護の必要性がなくなり,ライフサイクルコストが低くなります.

7. 高度 の 精度: ASME B16.5 規格は,標準パイプフィッティングと完璧なフィットメントを保証するために,許容量を厳格に制御します.

5製品機能

• 海水パイプシステムのパイプ間のソケット溶接接続を実現

• 信頼性の高い密封インターフェースを提供して,海水の中間の漏れを防止する

• パイプシステムの安全運転を保証するために,クラス150の作業圧力に耐える

• 海水湿気や塩噴霧環境で長期にわたって安定した動作に適応

• パイプシステムの断面接続と保守分解を可能にします

6ユーザー説明書

設置前の準備:

1. フランジの外観を検査し,亀裂,変形,腐り,その他の欠陥がないことを確認します.

2. 設計図に合わせてフレンズのサイズ,圧力評価,材料の識別を確認する.

3. 溶接端と密封面を浄化し,油,酸化物等を除去する.

インストール手順:

1. パイプをフレンズソケットに挿入し,適切な挿入深さを確保する (ASME B16.5のソケット深度要件).

2. 溶接ストレスの濃度を避けるため,1.6mmの膨張隙間 (パイプ端とソケット底間の距離) を残します.

3. TIGまたはMIG溶接プロセスを使用し,対応するCuNiフィラー金属 (例えば,ERCuNi溶接線) を使用する.

4. 溶接中に 150°Cを超えないインターパス温度を制御し,過熱による合金元素の燃焼を防ぐ.

5. 密封面のためにPTFEまたはグラフィット強化ガシケットを使用し,ボルトを横切りに均等に締めます.

設置後の検査:

1. 溶接器に浸透剤や放射線検査を行い,溶接の欠陥がないことを確認する.

2. システムの静水試験圧は設計圧の1.5倍で,漏れがない状態で30分保持する.

7薬剤の注意事項

1. 炭素 鋼 と 直接 に 接触 する こと を 避ける: 銅・ニッケル合金が炭素鋼と接触すると,電磁腐食を引き起こす可能性があるため,別々に保管および輸送する必要があります.

2. アモニア を 含ん だ メディア を 避ける: 銅合金では,アンモニア環境ではストレス腐食によるクラッキングが容易なので,アンモニアシステムでは厳格に禁止されています.

3. 溶接用シールドガスの要求: 溶接中にアルゴンガス保護を使用し,溶接の酸化と孔隙を防ぐ必要があります.

4. 海水 の 流れ の 速さ を 過剰 に 抑え て ください: CuNi 70/30 は侵食耐性が優れたものの,連続流量速度は3.5m/sを超えないように推奨されています.

5. 異なった 金属 を 混ぜる こと を 避ける■ 管路系は,電磁腐食のリスクを避けるために材料の均一性を維持しなければならない.異なる金属接続が必要な場合は,隔熱接頭を設置する必要があります.

6. 溶接後熱処理は必要ない: CuNi合金では,通常,溶接後の熱処理は必要ありませんが,溶接の噴霧や酸化物を除去する必要があります.

7. 貯蔵環境の要件: 乾燥し換気のある室内保存,屋外や雨に晒されないように,環境湿度 ≤ 60%

8輸送情報

• 船舶の起源: 中国工場からの直送

• 配達時間: スタンダードサイズ ストックで入手可能 3~5日 オーダーメイドサイズ 15~30日 (数量と仕様に応じて)

• 輸送 方法:

  • 小規模注文/サンプル:国際エクスプレス (DHL/FedEx/UPS/TNT),到着まで3~7日

  • 大量注文:海上貨物 FCL/LCL,到着後15-45日

  • 緊急注文:航空貨物,到着5〜10日

• 提供された文書:

  • 商用請求書

  • 梱包リスト

  • 産地証明書

  • 材料試験証明書 (EN 10204 3.1 によるMTC)

  • 貨物証書

• 貿易条件: FOB,CIF,CFR,EXW対応しています.

• ロジスティック トラッキング: 輸送後に提供される追跡番号,完全な追跡可能性

9支払情報

• 標準決済方法:

  • T/T 送金: 30% 預金, 70% 送料前の残高

  • L/C at Sight:不可逆の信用証が認められた

  • ウェスタン・ユニオン (小額向け)

• クレジット 顧客:

  • 長期顧客は,O/Aクレジット条件を申請することができる (信用審査の対象)

  • 1年以上の協力歴を持つ顧客が利用できる月間決済条件

• 決済通貨: USD,EUR,CNY は受け入れられている

• 銀行情報: 契約の署名時に提供された公式の銀行口座の詳細

• 決済票:

  • 注文は,先払いを受け取ると有効になります.

  • 大手注文で交渉可能な分期決済プラン

  • すべての支払いは,請求書番号または契約番号を参照する必要があります.

10梱包情報

• スタンダードパッケージング オプション:

  • 小型フレンズ (≤4"): 個別バブルラップ + カートンパッケージ

  • 中型フレンズ (6"~12"): 個々の泡/EPE泡の包み + 木製ケースまたはプレイウッドケース

  • 大型フレンズ (≥14インチ): ストレッチフィルム + パレット化蒸発された木製箱

• 湿気と腐食防止:

  • 密封面に塗った防腐脂

  • 梱包中に置かれた乾燥剤

  • 必要に応じて真空型アルミホイールパッケージ

• 標識とラベル:

  • 外包に記された仕様,材料,量,重量

  • 脆弱/防湿/このサイドアップラベルを貼る

• カスタムパッケージング: お客様の要求により提供される特殊パッケージ (例えば,指定された運送マーク,分割パッケージ)

• 梱包コスト: スタンダードパッケージはオプションに含まれます.カスタムパッケージは別途請求されます

11購入,返品,販売後サービス

購入プロセス:

1. 顧客は,仕様,量,材料の要件を提示して,オプションを取得します

2. 両方とも技術パラメータ,配達時間,支払い条件を確認し,販売契約に署名

3. 顧客が手当を支払って 工場が生産を開始

4. 生産完了,第三者または顧客による検査 (オプション)

5. 余分な支払いが完了し,輸送を準備する

6. 出荷後提供される輸出書類の完全なセット

返品・交換方針:

• 質 の 問題: 製品に重大な不適合または製造上の欠陥がある場合は,顧客は受け取った日から30日以内に書面で通知する必要があります.供給者は,代用品を無料で提供し,返金し,往復運送費用を負担しなければならない..

• 品質 に 関係 し ない 問題: お客様の注文の誤りによる返品の場合,お客様は往復貨物代を承ります.商品は元の無傷包装のままでなければなりません.返品/交換請求の締め切りは受信から15日です.

• 逆戻り が でき ない 状況: 溶接/設置された製品,標準的でないカスタムサイズ (ストック以外の仕様),不適切な保管または使用による損傷

販売後サービス:

1取引会社か製造会社ですか?
私たちは製造業者です 証明書を見ることができます.
2配達時間はどれくらいですか?
通常は,商品が在庫であれば5〜10日です.または商品が在庫でない場合は15〜20日です.それは量に応じてあります.
3試料は無料ですか?
はい,私たちは無料の料金でサンプルを提供することができますが,貨物料金を支払う必要があります.
4支払条件は?
<=1000USD,100%事前. >=1000USD,50%T/T事前,出荷前の残高.

• 保証期間: 運送日から12ヶ月

• 技術的な相談:24/7オンライン技術サポート (メール/インスタントメッセージ)

• 現地でのサービス: 大規模なプロジェクトでエンジニアの現場設置ガイドが利用可能 (手数料は交渉可能)

• 文書サポート: EN 10204 3.1/3.2 材料証明書,NDTレポートなど

• 苦情に対する対応: 苦情を受信してから24時間以内に返信 72時間以内に解決策提案
