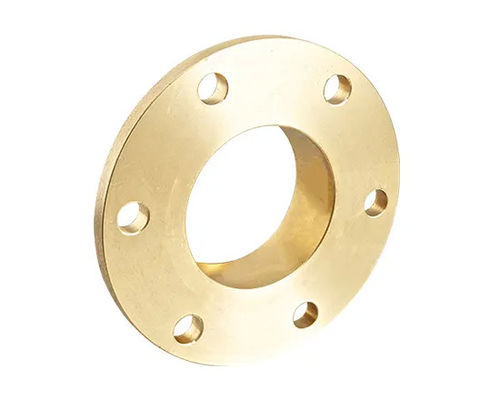

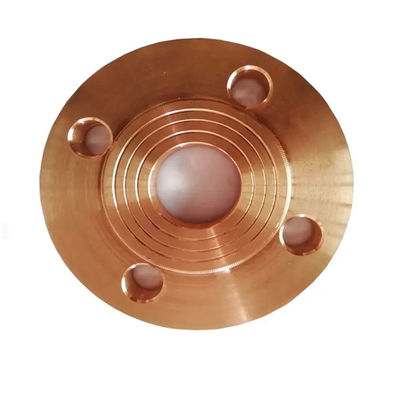

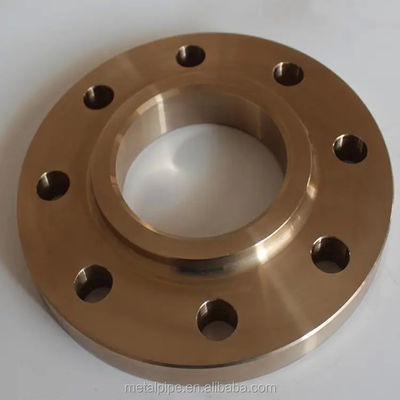

C71500 銅ニッケルソケットウェルドフランジクラス 150、キュプラニッケル 70/30 RF SW フランジ
| 起源の場所 | 中国、上海 |
|---|---|
| ブランド名 | TOBO |
| 証明 | ISO/TUV/SGS |
| モデル番号 | 銅ニッケルフランジ |
| 最小注文数量 | 1PC |
| 価格 | 交渉可能 |
| パッケージの詳細 | 標準送料パッケージ |
| 受渡し時間 | 15-30就業日 |
| 支払条件 | T/T、ウェスタンユニオン |
| 供給の能力 | 10トン/月 |
商品の詳細
| 製品名 | C71500 銅ニッケルソケットウェルドフランジクラス 150、キュプラニッケル 70/30 RF SW フランジ | 表面仕上げ | 滑らか、研磨、または顧客の仕様に応じたもの |
|---|---|---|---|
| 密度 | 8.9 g/cm³ | 接続タイプ | 溶接 |
| 形 | 肘 | プレス | 20bar |
| 長さ | 75mm | 温度範囲 | -196°Cから200°C (-320°Fから392°F) |
| 被削性 | 良い | 学年 | 90/10 銅ニッケル (UNS 70600) |
| 応用 | パイプラインの接続 | 溶接性 | 良い |
| ねじの種類 | ASME B1.20.1 （NPT） | サイズRane | 1/2 |
| 厚さ | 3x2,5mm | サイズ範囲 | 1/2 |
| ハイライト | C71500 銅ニッケルフレンズ,カプロ・ニッケル70/30ソケット・ウェルド・フレンズ,クラス150 RF 銅ニッケルフレンズ |
||
製品の説明
C71500 銅ニッケルソケットウェルドフランジクラス 150、キュプラニッケル 70/30 RF SW フランジ
1.製品の説明
銅ニッケルソケット溶接フランジは、ASME B16.5 規格に準拠した高品質の 70/30 銅ニッケル合金 (CuNi 70/30、UNS C71500) から製造されています。この鍛造フランジはクラス 150 の圧力定格とソケット溶接接続タイプを備えています。ソケット溶接設計により、パイプをフランジの凹部に挿入し、外径の周りに溶接することができ、高圧システムに最適な強力で漏れのない永久接続を実現します。。 70/30 銅ニッケル合金は、約 70% の銅と 30% のニッケルで構成され、微量の鉄 (0.6 ～ 1.0%) とマンガン (0.5 ～ 1.5%) が含まれており、優れた機械的特性と耐食性を備えています。
。
2. アプリケーション
CuNi 70/30 フランジは、海水腐食や生物付着に対する合金の優れた耐性により、以下の分野で広く使用されています。
-
海洋および海洋エンジニアリング:海水冷却システム、造船、海水淡水化プラント、海洋プラットフォーム
-
石油化学産業:化学処理、熱交換器、圧力容器
-
発電:原子力発電所および火力発電所の冷却システム
-
海軍用途:海軍艦艇配管システム (DEF STAN 02-879 準拠)
-
産業用途:油圧パイプライン、消火システム、養殖生簀
3. 製品の機能
銅ニッケルソケット溶接フランジは、配管システムで次の機能を果たします。:
-
パイプ接続:ボルトと特殊なガスケットを使用したボルト締めにより、パイプ、バルブ、ポンプ、その他の機器間に信頼性の高い漏れのない接続を提供し、確実な耐圧シールを確保します。
-
システムアクセスポイント:配管システムの分解とメンテナンスが容易になります。
-
圧力抑制:クラス 150 定格 (他のクラスではそれ以上) までのシステム圧力を安全に保持
-
流れ方向制御:エルボやティーと併用することで配管方向の変更が容易になります。
-
機器の隔離:ブラインド フランジと併用すると、配管システムのセクションを隔離できます。
4.技術仕様
| パラメータ | 仕様 |
| 材質グレード | CuNi 70/30 (UNS C71500、DEF STAN 02-879 Annex B グレード 1) |
| 標準 | ASME B16.5 / ANSI B16.5 |
| 圧力クラス | クラス 150 (300#、400#、600#、900#、1500#、2500# も利用可能) |
| 接続タイプ | ソケットウェルド(SW) |
| サイズ範囲 | 1/2 インチ～24 インチ (DN15～DN600) |
| 顔のタイプ | レイズドフェイス(RF) / フラットフェイス(FF) / リングジョイント(RJ) |
| 化学組成 | Cu：70％（バランス）、Ni：29.0～32.0％、Mn：0.50～1.50％、Fe：0.60～1.00％、C：≦0.06％、その他：≦0.30％ |
| 引張強さ(分) | 350MPa |
| 降伏強度 0.2% (最小) | 130MPa |
| 伸び(分) | 36% |
| 密度 | 68°F で 0.323 ポンド/平方インチ (8.94 g/cm3) |
| 最高動作温度 | 300°C (572°F) |
よくある質問
1. あなたは商社ですか、それともメーカーですか?
当社はメーカーですので、認定をご覧いただけます。
2.納期はどれくらいですか?
在庫がある場合は通常5～10日程度です。または、商品の在庫がない場合は、数量に応じて15〜20日です。
3. サンプルは提供されますか?それは無料ですか、それとも追加ですか？
はい、サンプルを無料で提供できますが、運賃を支払う必要があります。
4. 支払い条件は何ですか?
お支払い<=1000USD、100% 前払い。お支払い>=1000USD、50% T/T 前払い、shippment 前の残高。
