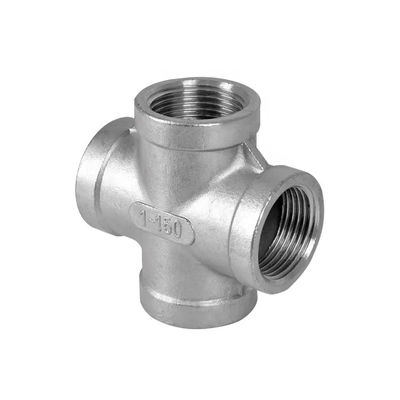

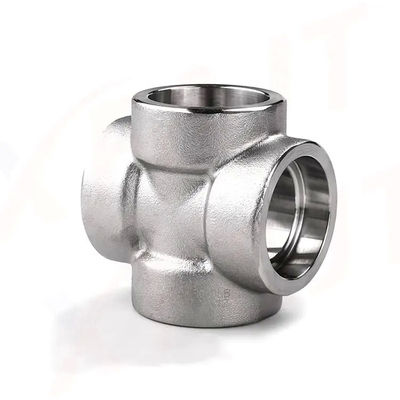

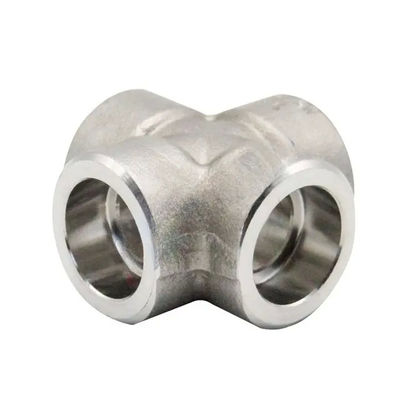

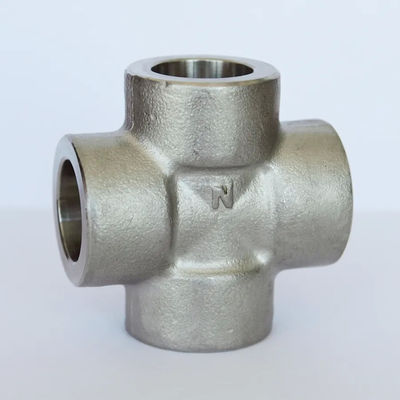

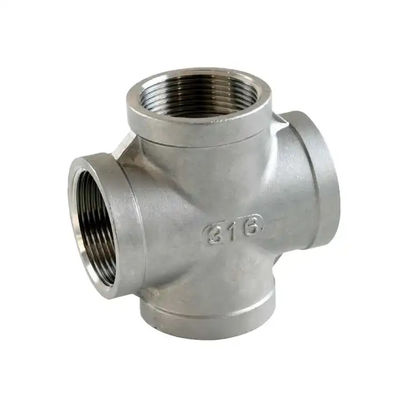

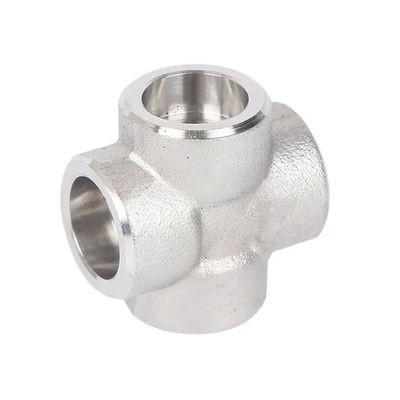

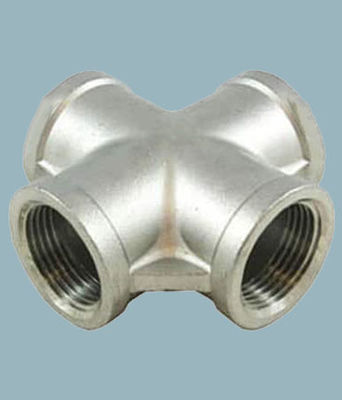

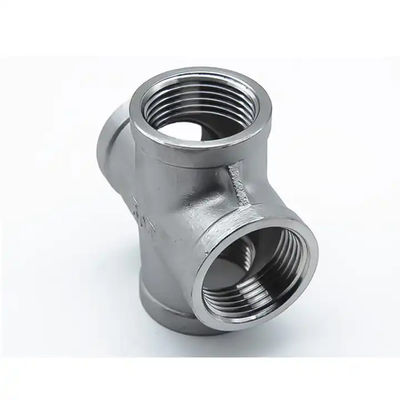

C70600 90/10 銅ニッケルクロスパイプフィッティング ANSI B16.9 1/2"-4"産業用

Name: C70600 90/10 銅ニッケルクロスパイプフィッティング ANSI B16.9 1/2"-4"産業用
Brand: TOBO INDUSTRIAL (SHANGHAI) CO., LTD
SKU: 十字の管付属品
Price: 2.80 USD
Availability: InStock

起源の場所	中国
ブランド名	TOBO
証明	SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
モデル番号	十字の管付属品
最小注文数量	1個
受渡し時間	15-30workdays
支払条件	T/T、ウェスタンユニオン、マネーグラム

商品の詳細

製品名	銅ニッケルパイプクロス	タイプ	等しい
加圧	3000 psi	繋がり	ネジ付き
製造工程	鍛造	認証	ASME B1611,ASTM A182
重さ	0.5kg	エンドタイプ	ネジ付き
仕上げる	ポリッシュ	規格	ASTM A312,ASTM A403,ASTM A815
標準	ASTM A182	ねじサイズ	1/2インチ
表面処理	ポリッシュ	原産国	中国
パッケージ	カートンボックス
ハイライト	C70600 銅・ニッケル・クロスフィッティング , ANSI B16.9 横管のフィッティング , 工業用90/10銅ニッケルフィッティング

メッセージ

製品の説明

C70600 90/10 銅ニッケルクロスパイプ継手 ANSI B16.9 1/2"-4" 工業用

これらのクロスパイプ継手は、プレミアムC70600銅ニッケル合金から製造されており、90/10および70/30の材料比率で利用可能です。ANSI B16.9規格に厳密に準拠して製造されており、工業用配管システムに安定した寸法、高精度、信頼性の高い性能を保証します。

サイズ範囲は1/2インチから4インチまでで、さまざまなパイプライン接続および分岐要件に適しています。優れた耐食性、高耐圧性、良好な機械的強度を備えたこれらの継手は、海洋工学、化学処理、石油・ガス、HVACなどの工業分野で広く使用されています。

各継手は、厳格な寸法検査、圧力試験、材料検証を経て、品質の一貫性を保証します。滑らかな内壁は流体抵抗を低減し、閉塞を防ぎ、頑丈な構造は過酷な作業条件下での長寿命を保証します。

当社のクロスパイプ継手は、安定した接続、簡単な取り付け、銅ニッケルパイプとの強力な互換性をサポートします。カスタム加工およびサイズサービスも利用可能です。長距離輸送中の損傷を防ぐため、標準的な輸出梱包を採用しています。グローバルな産業顧客の需要を満たすため、安定した供給、期日通りの納品、専門的な技術サポートを提供します。

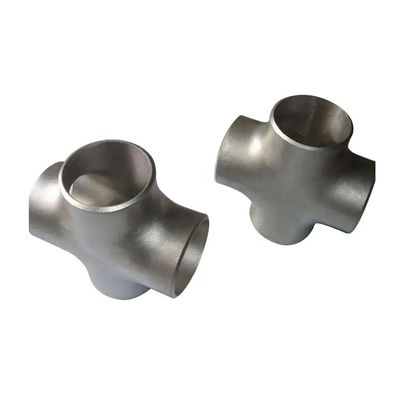

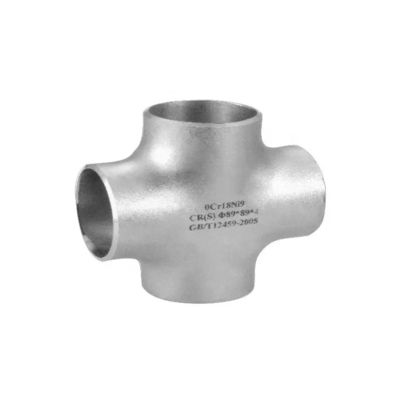

突合せ溶接等径クロス、パイプクロス継手、減径クロスパイプ継手、ストレートクロスASME B16.9ディーラーの在庫

当社が提供する等径クロス、減径クロス、偏心クロス特殊グレードクロスは、発電、石油化学、造船、製紙、化学、製薬、加工などの多くの産業に広く供給されています。

お客様の仕様と要件に応じて、202、304/304L、904L、316/316L、二相鋼2205、合金20、キュプロニッケル、モネル合金400、インコネル合金625、インコネル合金600、ハステロイ合金C276などのさまざまなグレード、およびさまざまなアルミニウムグレードでストレートクロスおよび減径クロスを製造・提供できます。

突合せ溶接異径クロス、突合せ溶接等径クロス継手、等径クロス計算式、クロスパイプ継手定義、ストレートクロス継手、等径クロス重量計算機、インドのストレートクロスパイプ継手ディーラー

ANSI/ASME B16.9突合せ溶接パイプクロス仕様 – 等径クロス、減径クロス

寸法	ASME/ANSI B16.9、ASME B16.28、MSS-SP-43
外径	等径クロス (1/2"～24")、ERW / 突合せ溶接等径クロス (1/2"～48")、減径クロス (1/2"～24")、ERW / 突合せ溶接減径クロス (1/2"～48")
タイプ	等径クロス、減径クロス
壁厚	3mm～40mm / SCH5、SCH10、SCH20、SCH30、SCH40、STD、SCH80、XS、SCH60、SCH80、SCH120、SCH140、SCH160、XXS
付加価値サービス	溶融亜鉛めっき、エポキシ・FBEコーティング、電解研磨、サンドブラスト、ねじ切り、ろう付け
製造グレード	ステンレス鋼、合金鋼、二相鋼、ニッケル合金、低温鋼、炭素鋼、キュプロニッケル

突合せ溶接パイプクロス、等径クロス、減径クロスの製造規格

ASME:	ANSI B16.9、ANSI B16.28、MSS-SP-43
DIN:	DIN2605、DIN2615、DIN2616、DIN2617、DIN28011
EN:	EN10253-1、EN10253-2

ASTM A403 – ASME SA403	鍛造オーステナイト系ステンレス鋼配管継手の標準仕様
ASME B16.9	工場製鍛造突合せ溶接継手
ASME B16.25	突合せ溶接端部
ASME B16.28	鍛造鋼短半径エルボおよび突合せ溶接リターン
MSS SP-43	低圧、耐食性用途向け鍛造および加工突合せ溶接継手

突合せ溶接パイプクロス材料グレード

ステンレス鋼	ASTM A403 WP グレード 304、304H、309、310、316、316L、317L、321、347、904L
炭素鋼	ASTM A 234 WPB、WPBW、WPHY 42、WPHY 46、WPHY 52、WPH 60、WPHY 65 & WPHY 70。
低温炭素鋼	ASTM A420 WPL3、A420 WPL6
合金鋼	ASTM / ASME A/SA 234 グレード WP 1、WP 5、WP 9、WP 11、WP 12、WP 22、WP 91
二相鋼	ASTM A 815、ASME SA 815 UNS NO S31803、S32205。Werkstoff No. 1.4462
ニッケル合金	ASTM / ASME SB 336 UNS 2200 (ニッケル200)、UNS 2201 (ニッケル201)、UNS 4400 (モネル400)、UNS 8020 (合金20 / 20 CB 3、UNS 8825 インコネル (825)、UNS 6600 (インコネル600)、UNS 6601 (インコネル601)、UNS 6625 (インコネル625)、UNS 10276 (ハステロイC 276)

ANSI/ASME B16.9 突合せ溶接等径クロス寸法

突合せ溶接クロス寸法表

呼び径 (NPS)	DN	面取り部外径	中心から端まで
呼び径 (NPS)	DN	面取り部外径	ラン.C	アウトレット. M [注(1)および(2)]
1/2	15	21.3	25	25
3/4	20	26.7	29	29
1	25	33.4	38	38
1-1/4	32	42.2	48	48
1-1/2	40	48.3	57	57
2	50	60.3	64	64
2-1/2	65	73.0	76	76
3	80	88.9	86	86
3-1/2	90	101.6	95	95
4	100	114.3	105	105
5	125	141.3	124	124
6	150	168.3	143	143
8	200	219.1	178	178
10	250	273.0	216	216
12	300	323.8	254	254
14	350	355.6	279	279
16	400	406.4	305	305
18	450	457	343	343
20	500	508	381	381
22	550	559	419	419
24	600	610	432	432
26	650	660	495	495
28	700	711	521	521
30	750	762	559	559
32	800	813	597	597
34	850	864	635	635
36	900	914	673	673
38	950	965	711	711
40	1000	1016	749	749
42	1050	1067	762	711
44	1100	1118	813	762
46	1150	1168	851	800
48	1200	1219	889	838

寸法は特に記載がない限りミリメートルです。壁厚 (t) は顧客が指定する必要があります。

突合せ溶接減径クロス寸法

呼び径		外径				中心から端まで
呼び径		D1		D2		中心から端まで
DN	NPS	シリーズA	シリーズB	シリーズA	シリーズB	C	M
15×15	1/2×1/2	21.3	18	21.3	18	25	25
15×10	1/2×3/8	21.3	18	17.3	14	25	25
15×8	1/2×1/4	21.3	18	13.7	10	25	25
20×20	3/4×3/4	26.9	25	26.9	25	29	29
20×15	3/4×1/2	26.9	25	21.3	18	29	29
20×10	3/4×3/8	26.9	25	17.3	14	29	29
25×25	1×1	33.7	32	33.7	32	38	38
25×20	1×3/4	33.7	32	26.9	25	38	38
25×15	1×1/2	33.7	32	21.3	18	38	38
32×32	1.1/4×1.1/4	42.4	38	42.4	38	48	48
32×25	1.1/4×1	42.4	38	33.7	32	48	48
32×20	1.1/4×3/4	42.4	38	26.9	25	48	48
32×15	1.1/4×1/2	42.4	38	21.3	18	48	48
40×40	1.1/2×1.1/2	48.3	45	48.3	45	57	57
40×32	1.1/2×1.1/4	48.3	45	42.4	38	57	57
40×25	1.1/2×1	48.3	45	33.7	32	57	57
40×20	1.1/2×3/4	48.3	45	26.9	25	57	57
40×15	1.1/2×1/2	48.3	45	21.3	18	57	57
50×50	2×2	60.3	57	60.3	57	64	64
50×40	2×1.1/2	60.3	57	48.3	45	64	60
50×32	2×1.1/4	60.3	57	42.4	38	64	57
50×25	2×1	60.3	57	33.7	32	64	51
50×20	2×3/4	60.3	57	26.9	25	64	44
65×65	2/1/2×2.1/2	73.0	76	73.0	76	76	76
65×50	2/1/2×2	73.0	76	60.3	57	76	70
65×40	2/1/2×1.1/2	73.0	76	48.3	45	76	67
65×32	2/1/2×1.1/4	73.0	76	42.4	38	76	64
65×25	2/1/2×1	73.0	76	33.7	32	76	57
80×80	3×3	88.9	89	88.9	89	86	86
80×65	3×2.1/2	88.9	89	73.0	76	86	83
80×50	3×2	88.9	89	60.3	57	86	76
80×40	3×1.1/2	88.9	89	48.3	45	86	73
80×32	3×1.1/4	88.9	89	42.4	38	86	70
90×90	3.1/2×3.1/2	101.6	–	101.6	–	95	95
90×80	3.1/2×3	101.6	–	88.9	89	95	92
90×65	3.1/2×2.1/2	101.6	–	73.0	76	95	89
90×50	3.1/2×2	101.6	–	60.3	57	95	83
90×40	3.1/2×1.1/2	101.6	–	48.3	45	95	79
100×100	4×4	114.3	108	114.3	108	105	105
100×90	4×3.1/2	114.3	108	101.6	–	105	102
100×80	4×3	114.3	108	88.9	89	105	98
100×65	4×2.1/2	114.3	108	73.0	76	105	95
100×50	4×2	114.3	108	60.3	57	105	89
100×40	4×1.1/2	114.3	108	48.3	45	105	86
125×125	5×5	141.3	133	141.3	133	124	124
125×100	5×4	141.3	133	114.3	108	124	117
125×90	5×3.1/2	141.3	–	101.6	–	124	114
125×80	5×3	141.3	133	88.9	89	124	111
125×65	5×2.1.2	141.3	133	73.0	76	124	108
125×50	5×2	141.3	133	60.3	57	124	105
150×150	6×6	168.3	159	168.3	159	143	143
150×125	6×5	168.3	159	141.3	133	143	137
150×100	6×4	168.3	159	114.3	108	143	130
150×90	6×3.1/2	168.3	–	101.6	–	143	127
150×80	6×3	168.3	159	88.9	89	143	124
150×65	6×2.1/2	168.3	159	73.0	76	143	121
200×200	8×8	219.1	219	219.1	219	178	178
200×150	8×6	219.1	219	168.3	159	178	168
200×125	8×5	219.1	219	141.4	133	178	162
200×100	8×4	219.1	219	114.3	108	178	156
200×90	8×3.1/2	219.1	–	101.6	–	178	152
250×250	10×10	273.0	273	273.0	273	216	216
250×200	10×8	273.0	273	219.1	219	216	203
250×150	10×6	273.0	273	168.3	159	216	194
250×125	10×5	273.0	273	141.3	133	216	191
250×100	10×4	273.0	273	114.3	108	216	184
300×300	12×12	323.9	325	323.9	325	254	254
300×250	12×10	323.9	325	273.0	273	254	241
300×200	12×8	323.9	325	219.1	219	254	229
300×150	12×6	323.9	325	168.3	159	254	219
300×125	12×5	323.9	325	141.3	133	254	216
350×350	14×14	355.6	377	355.6	377	279	279
350×300	14×12	355.6	377	323.9	325	279	270
350×250	14×10	355.6	377	273.0	273	279	257
350×200	14×8	355.6	377	219.1	219	279	248
350×150	14×6	355.6	377	168.3	159	279	238
400×400	16×16	406.4	426	406.4	426	305	305
400×350	16×14	406.4	426	355.6	377	305	305
400×300	16×12	406.4	426	323.9	325	305	295
400×250	16×10	406.4	426	273.0	273	305	283
400×200	16×8	406.4	426	219.1	219	305	273
400×150	16×6	406.4	426	168.3	159	305	264
450×450	18×18	457	480	457	480	343	343
450×400	18×16	457	480	406.4	426	343	330
450×350	18×14	457	480	355.6	377	343	330
450×300	18×12	457	480	323.9	325	343	321
450×250	18×10	457	480	273.0	273	343	308
450×200	18×8	457	480	219.1	219	343	298
500×500	20×20	508	530	508	530	381	381
500×450	20×20	508	530	457	480	381	368
500×400	20×20	508	530	406.4	426	381	356
500×350	20×20	508	530	355.6	377	381	356
500×300	20×20	508	530	323.9	325	381	346
500×250	20×20	508	530	273.0	273	381	333
500×200	20×20	508	530	219.1	219	381	324

ASME B16.9 突合せ溶接クロス利用可能なタイプ

突合せ溶接等径クロス	突合せ溶接減径クロス継手
減径クロス継手	鋼製減径クロスパイプ継手
ASME B16.9 異径クロス	高品質異径クロス
突合せ溶接ストレートクロス	突合せ溶接減径クロスパイプ継手
ANSI B16.9 突合せ溶接クロス	ASME B16.28 突合せ溶接パイプクロス
突合せ溶接クロスパイプ継手	突合せ溶接バークロス
等径クロス継手	クロス継手
突合せ溶接減径クロス	突合せ溶接等径クロス継手

突合せ溶接パイプクロス価格表

ASME B16.9 突合せ溶接等径クロス
FOB価格: US $0.5-6 / 個

突合せ溶接 sch40 異径クロス
FOB価格: US $1.2-2500 / 個

等径クロス継手
FOB価格: US $1-5000 / 個

ASME B16.9 突合せ溶接減径クロス
FOB価格: US $0.11-999 / 個

ASME B16.9 突合せ溶接減径クロスパイプ継手
FOB価格: US $0.2-50 / 個

突合せ溶接バークロス
FOB価格: US $0.2-500 / 個

等径クロス
FOB価格: US $0.11-1 / 個
