高圧 1/2 " ANSI B16.9 直線 SCH80 バット・ウェールド・クロス・パイプ・フィッティング

  • High Pressure 1/2" ANSI B16.9 Straight SCH80 Butt Weld Cross Pipe Fitting
  • High Pressure 1/2" ANSI B16.9 Straight SCH80 Butt Weld Cross Pipe Fitting
起源の場所 中国
ブランド名 TOBO
証明 SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
モデル番号 銅ニッケル C70600
最小注文数量 10個
パッケージの詳細 木製ケース
受渡し時間 7workdays
支払条件 ウェスタン・ユニオン、T/T、D/P

無料サンプルとクーポンについては、私に連絡してください。

ワッツアップ:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。

x
商品の詳細
製品名 銅ニッケルパイプクロス 材料のグレード C70600 について
サイズ 2" SCH40 適用する 給湯装置
タイプ 同等 表面 発破
治療法 焼いたもの 材料 プラスチック ステンレス 鉄 PVC pp
ハイライト

高圧交差管の配合

,

バット・ウェルド・クロス・パイプ・フィッティング

,

ANSI B16.9 横管のフィッティング
メッセージ
製品の説明

高圧 1/2 インチ ANSI B16.9 ストレート SCH80 突合せ溶接クロス パイプ継手



Marcel Piping は、一般に 4 方向パイプ継手として知られる ASME B16.9 クロスの最高のメーカーです。クロスティーは 4 つの接続点の中心にあるため、通常、温度変化に応じてパイプに高い応力が発生します。比較すると、ティーは 3 本足のスツールのように動作するのに対し、クロスは 4 本足のスツールのように動作するため、ティーはクロスよりも安定しています。

優秀なプロフェッショナルのチームによって育成された当社は、ストレートクロスとレデュースクロスの2種類のパイプクロスをあらゆる形状と寸法で提供できます。当社は、石油・ガス、石油化学、発電、製薬、製紙、天然ガス産業、化学プラントなどのさまざまな業界の国内および海外の顧客にステンレス鋼クロスティーと合金鋼クロスティーを提供する大手サプライヤーです。クロスは、パイプを交差させるための接合部として、多くの用途に使用されます。

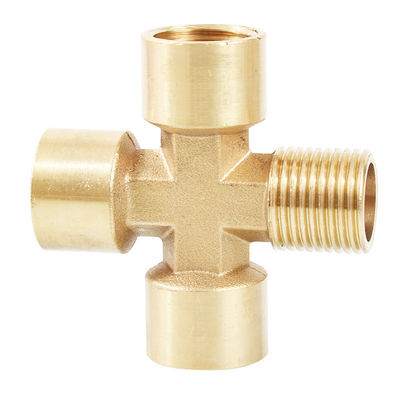

高圧 1/2 " ANSI B16.9 直線 SCH80 バット・ウェールド・クロス・パイプ・フィッティング 0

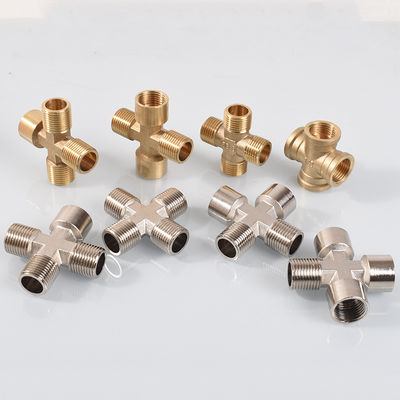

高圧 1/2 " ANSI B16.9 直線 SCH80 バット・ウェールド・クロス・パイプ・フィッティング 1
突合せ溶接等クロス、パイプクロス継手、レジューシングクロスパイプ継手、ストレートクロスASME B16.9 Delaerの株主

当社が提供する等クロス、レデュースクロス、ラテラルクロス特級クロスは、発電、石油化学、造船、製紙、化学、製薬、製造業などの多くの業界に幅広く供給されております。

お客様の仕様と要件に応じて、202、304/304L、904L、316/316L、デュプレックス 2205、合金 20、キュプラ ニッケル、モネル合金 400、インコネル合金 625 を含むさまざまなグレードのストレート クロスおよびレジューシング クロスを製造および提供できます。 、インコネル合金 600、ハステロイ合金 C276、およびさまざまなアルミニウム グレードもあります。

インドのバットウェルド不等十字継手、バットウェルド等十字継手、等十字式、クロスパイプ継手の定義、ストレートクロス継手、等クロスウェイト計算機、ストレートクロスパイプ継手のディーラー

ANSI/ASME B16.9 突合せ溶接パイプのクロス仕様 - 等クロス、レデューシングクロス

寸法 ASME/ANSI B16.9、ASME B16.28、MSS-SP-43
外径 等クロス(1/2”～24”)、ERW/突合せ溶接等クロス(1/2”～48”)、レジューシングクロス(1/2”～24”)、ERW/突合せ溶接レジューシングクロス(1/2”～) 48インチ)
種類 イコールクロス、レデューシングクロス
壁の厚さ 3mm～40mm / SCH5、SCH10、SCH20、SCH30、SCH40、STD、SCH80、XS、SCH60、SCH80、SCH120、SCH140、SCH160、XXS
付加価値サービス 溶融亜鉛めっき、エポキシおよびFBEコーティング、電解研磨、サンドブラスト、ねじ切り、はんだ付け
生産グレード ステンレス鋼、合金鋼、二相鋼、ニッケル合金、低温鋼、炭素鋼、キュプラニッケル



突合せ溶接管クロス、等クロス、レジューシングクロスの製造基準

私のように： ANSI B16.9、ANSI B16.28、MSS-SP-43
ディン: DIN2605、DIN2615、DIN2616、DIN2617、DIN28011
英語: EN10253-1、EN10253-2
ASTM A403 – ASME SA403 展伸オーステナイト系ステンレス鋼配管継手の標準仕様
ASME B16.9 工場製鍛造継手突合せ溶接
ASME B16.25 突合せ溶接端
ASME B16.28 鍛鋼製ショートラジアスエルボと突合せ溶接リターン
MSS SP-43 低圧、耐食用途向けの鍛造および製造された突合せ溶接継手

突合せ溶接パイプクロス材グレード

ステンレス鋼 ASTM A403 WP Gr.304、304H、309、310、316、316L、317L、321、347、904L
炭素鋼 ASTM A 234 WPB、WPBW、WPHY 42、WPHY 46、WPHY 52、WPH 60、WPHY 65 および WPHY 70。
低温炭素鋼 ASTM A420 WPL3、A420 WPL6
合金鋼 ASTM / ASME A/SA 234 Gr.WP1、WP5、WP9、WP11、WP12、WP22、WP91
二相鋼 ASTM A 815、ASME SA 815 UNS NO S31803、S32205。ワークストフ No.1.4462
ニッケル合金 ASTM / ASME SB 336 UNS 2200（ニッケル200）、UNS 2201（ニッケル201）、UNS 4400（Monel 400）、UNS 8020（Alloy 20 /20 CB 3、UNS 8825 Incenel（825）、UNS 6600（Inconel 600）、 UNS 6601 (インコネル 601)、UNS 6625 (インコネル 625)、UNS 10276 (ハステロイ C 276)



ANSI/ASME B16.9 突合せ溶接の等しいクロス寸法

突合せ溶接十字寸法表

高圧 1/2 " ANSI B16.9 直線 SCH80 バット・ウェールド・クロス・パイプ・フィッティング 2
公称パイプサイズ (NPS) DN ベベル部の外径 中心から端まで
Run.C 出口。M[注(1)および(2)]
1/2 15 21.3 25 25
3/4 20 26.7 29 29
1 25 33.4 38 38
1-1/4 32 42.2 48 48
1-1/2 40 48.3 57 57
2 50 60.3 64 64
2-1/2 65 73.0 76 76
3 80 88.9 86 86
3-1/2 90 101.6 95 95
4 100 114.3 105 105
5 125 141.3 124 124
6 150 168.3 143 143
8 200 219.1 178 178
10 250 273.0 216 216
12 300 323.8 254 254
14 350 355.6 279 279
16 400 406.4 305 305
18 450 457 343 343
20 500 508 381 381
22 550 559 419 419
24 600 610 432 432
26 650 660 495 495
28 700 711 521 521
30 750 762 559 559
32 800 813 597 597
34 850 864 635 635
36 900 914 673 673
38 950 965 711 711
40 1000 1016 749 749
42 1050 1067 762 711
44 1100 1118 813 762
46 1150 1168 851 800
48 1200 1219 889 838

特に指定のない限り、寸法はミリメートル単位です。肉厚 (t) はお客様が指定する必要があります。

突合せ溶接レジューシングクロス寸法

高圧 1/2 " ANSI B16.9 直線 SCH80 バット・ウェールド・クロス・パイプ・フィッティング 3

呼び径 外径 中心から端まで
D1 D2
DN NPS シリーズA シリーズB シリーズA シリーズB C M
15×15 1/2×1/2 21.3 18 21.3 18 25 25
15×10 1/2×3/8 21.3 18 17.3 14 25 25
15×8 1/2×1/4 21.3 18 13.7 10 25 25
20×20 3/4×3/4 26.9 25 26.9 25 29 29
20×15 3/4×1/2 26.9 25 21.3 18 29 29
20×10 3/4×3/8 26.9 25 17.3 14 29 29
25×25 1×1 33.7 32 33.7 32 38 38
25×20 1×3/4 33.7 32 26.9 25 38 38
25×15 1×1/2 33.7 32 21.3 18 38 38
32×32 1.1/4×1.1/4 42.4 38 42.4 38 48 48
32×25 1.1/4×1 42.4 38 33.7 32 48 48
32×20 1.1/4×3/4 42.4 38 26.9 25 48 48
32×15 1.1/4×1/2 42.4 38 21.3 18 48 48
40×40 1.1/2×1.1/2 48.3 45 48.3 45 57 57
40×32 1.1/2×1.1/4 48.3 45 42.4 38 57 57
40×25 1.1/2×1 48.3 45 33.7 32 57 57
40×20 1.1/2×3/4 48.3 45 26.9 25 57 57
40×15 1.1/2×1/2 48.3 45 21.3 18 57 57
50×50 2×2 60.3 57 60.3 57 64 64
50×40 2×1.1/2 60.3 57 48.3 45 64 60
50×32 2×1.1/4 60.3 57 42.4 38 64 57
50×25 2×1 60.3 57 33.7 32 64 51
50×20 2×3/4 60.3 57 26.9 25 64 44
65×65 2/1/2×2.1/2 73.0 76 73.0 76 76 76
65×50 2/1/2×2 73.0 76 60.3 57 76 70
65×40 2/1/2×1.1/2 73.0 76 48.3 45 76 67
65×32 2/1/2×1.1/4 73.0 76 42.4 38 76 64
65×25 2/1/2×1 73.0 76 33.7 32 76 57
80×80 3×3 88.9 89 88.9 89 86 86
80×65 3×2.1/2 88.9 89 73.0 76 86 83
80×50 3×2 88.9 89 60.3 57 86 76
80×40 3×1.1/2 88.9 89 48.3 45 86 73
80×32 3×1.1/4 88.9 89 42.4 38 86 70
90×90 3.1/2×3.1/2 101.6 – 101.6 – 95 95
90×80 3.1/2×3 101.6 – 88.9 89 95 92
90×65 3.1/2×2.1/2 101.6 – 73.0 76 95 89
90×50 3.1/2×2 101.6 – 60.3 57 95 83
90×40 3.1/2×1.1/2 101.6 – 48.3 45 95 79
100×100 4×4 114.3 108 114.3 108 105 105
100×90 4×3.1/2 114.3 108 101.6 – 105 102
100×80 4×3 114.3 108 88.9 89 105 98
100×65 4×2.1/2 114.3 108 73.0 76 105 95
100×50 4×2 114.3 108 60.3 57 105 89
100×40 4×1.1/2 114.3 108 48.3 45 105 86
125×125 5×5 141.3 133 141.3 133 124 124
125×100 5×4 141.3 133 114.3 108 124 117
125×90 5×3.1/2 141.3 – 101.6 – 124 114
125×80 5×3 141.3 133 88.9 89 124 111
125×65 5×2.1.2 141.3 133 73.0 76 124 108
125×50 5×2 141.3 133 60.3 57 124 105
150×150 6×6 168.3 159 168.3 159 143 143
150×125 6×5 168.3 159 141.3 133 143 137
150×100 6×4 168.3 159 114.3 108 143 130
150×90 6×3.1/2 168.3 – 101.6 – 143 127
150×80 6×3 168.3 159 88.9 89 143 124
150×65 6×2.1/2 168.3 159 73.0 76 143 121
200×200 8×8 219.1 219 219.1 219 178 178
200×150 8×6 219.1 219 168.3 159 178 168
200×125 8×5 219.1 219 141.4 133 178 162
200×100 8×4 219.1 219 114.3 108 178 156
200×90 8×3.1/2 219.1 – 101.6 – 178 152
250×250 10×10 273.0 273 273.0 273 216 216
250×200 10×8 273.0 273 219.1 219 216 203
250×150 10×6 273.0 273 168.3 159 216 194
250×125 10×5 273.0 273 141.3 133 216 191
250×100 10×4 273.0 273 114.3 108 216 184
300×300 12×12 323.9 325 323.9 325 254 254
300×250 12×10 323.9 325 273.0 273 254 241
300×200 12×8 323.9 325 219.1 219 254 229
300×150 12×6 323.9 325 168.3 159 254 219
300×125 12×5 323.9 325 141.3 133 254 216
350×350 14×14 355.6 377 355.6 377 279 279
350×300 14×12 355.6 377 323.9 325 279 270
350×250 14×10 355.6 377 273.0 273 279 257
350×200 14×8 355.6 377 219.1 219 279 248
350×150 14×6 355.6 377 168.3 159 279 238
400×400 16×16 406.4 426 406.4 426 305 305
400×350 16×14 406.4 426 355.6 377 305 305
400×300 16×12 406.4 426 323.9 325 305 295
400×250 16×10 406.4 426 273.0 273 305 283
400×200 16×8 406.4 426 219.1 219 305 273
400×150 16×6 406.4 426 168.3 159 305 264
450×450 18×18 457 480 457 480 343 343
450×400 18×16 457 480 406.4 426 343 330
450×350 18×14 457 480 355.6 377 343 330
450×300 18×12 457 480 323.9 325 343 321
450×250 18×10 457 480 273.0 273 343 308
450×200 18×8 457 480 219.1 219 343 298
500×500 20×20 508 530 508 530 381 381
500×450 20×20 508 530 457 480 381 368
500×400 20×20 508 530 406.4 426 381 356
500×350 20×20 508 530 355.6 377 381 356
500×300 20×20 508 530 323.9 325 381 346
500×250 20×20 508 530 273.0 273 381 333
500×200 20×20 508 530 219.1 219 381 324



ASME B16.9 突合せ溶接クロスの利用可能なタイプ

突合せ溶接等十字 突合せ溶接レジューシングクロスフィット
レジューシングクロスフィッティング 鋼製径違いクロスパイプ継手
ASME B16.9 不均等十字 高品質不等クロス
突合せ溶接ストレートクロス 突合せ溶接式レジューシングクロスパイプ継手
ANSI B16.9 突合せ溶接クロス ASME B16.28 突合せ溶接パイプクロス
突合せ溶接クロスパイプ継手 突合せ溶接バードクロス
等十字フィッティング クロスフィッティング
突合せ溶接レジューシングクロス 突合せ溶接等十字嵌め

突合せ溶接パイプクロス価格表

ASME B16.9 突合せ溶接イコールクロス
FOB価格: US $0.5-6/個

バットウェルド sch40 不等クロス
FOB価格: US $1.2-2500/個

等十字フィッティング
FOB価格: US $1-5000/個

ASME B16.9 突合せ溶接レジューシングクロス
FOB価格: US $0.11-999/個

ASME B16.9 突合せ溶接レジューシングクロスパイプ継手
FOB価格: US $0.2-50/個

突合せ溶接バードクロス
FOB価格: US $0.2-500/個

イコールクロス
FOB価格: US $0.11-1/個
