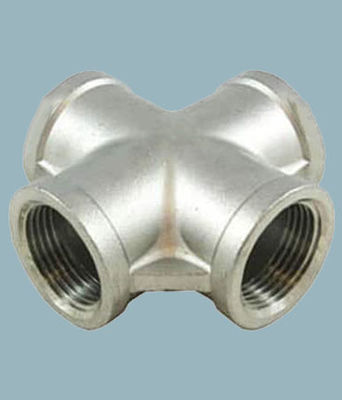

高圧1/2インチ ANSI B16.9 横管フィッティング 直線 SCH80 バットウェルド パイプフィッティング

  • High Pressure 1/2" ANSI B16.9 Cross Pipe Fitting Straight SCH80 Buttweld Pipe Fitting
  • High Pressure 1/2" ANSI B16.9 Cross Pipe Fitting Straight SCH80 Buttweld Pipe Fitting
起源の場所 中国
ブランド名 TOBO
証明 SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
モデル番号 銅ニッケル C70600

無料サンプルとクーポンについては、私に連絡してください。

ワッツアップ:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。

x
商品の詳細
製品名 銅ニッケルパイプクロス 物質的な等級 C70600
サイズ 2" SCH40 適用する 給湯装置
タイプ 同輩 表面 発破
処置 アニールされる
ハイライト

高圧バットウェルド・クロスパイプ・フィッティング

,

SCH80 バットウェルドパイプフィッティング

,

ストレート バットウェルドパイプフィッティング
メッセージ
製品の説明

高圧1/2インチ ANSI B16.9 横管フィッティング 直線 SCH80 バットウェルド パイプフィッティング

マルセル・パイピングは 最高の製造業者ですアスメ B16.9 十字4方向管のフィッティングとして知られる.クロス・ティは,通常,温度変化によりパイプに高いストレスを発生させる.それは4つの接続点の中心にあるからです.ティはクロスより安定しているティは三足の便座のように振る舞うが,クロスは四足の便座のように振る舞う.

優秀なプロのチームで育てられパイプクロス形と寸法が全く異なる直角と縮小型です.我々は,不?? 鋼のクロスティと合金鋼のクロスティを国内顧客と石油とガスなどの様々な産業の国際顧客に主要なサプライヤーです石油化学,発電,製薬,紙製造,天然ガス産業,化学工場.クロスは,交差管の交差点として,多くのアプリケーションで使用されます.

高圧1/2インチ ANSI B16.9 横管フィッティング 直線 SCH80 バットウェルド パイプフィッティング 0
高圧1/2インチ ANSI B16.9 横管フィッティング 直線 SCH80 バットウェルド パイプフィッティング 1
ストックホルダー オブ バット ウェルド 均等 横断 管 横断 フィッティング 縮小 横断 管 フィッティング 直角 ASME B16.9 遅延

提供されたEqual Cross,減量クロスと横のクロス 特殊グレードクロスは,広く,多くの産業に供給されています 発電,石油化学,造船,紙製造,化学製薬や製造

202,304/304L,904L,316/316L,デュプレックス 2205を含む様々なグレードで直線クロスと縮小クロスを製造し,提供することができます.合金 20カプロニッケル,モネル合金400,インコネル合金625,インコネル合金600,ハステロイ合金C276,また様々なアルミニウムグレード.

バットウェルド 不等式クロス, バットウェルド等式クロスフィッティング, 等式クロス, 交叉パイプフィッティング 定義, 直交叉フィッティング, 等式クロス重量計算機,インドの直交管フィッティングディーラー

ANSI/ASME B16.9 バットウェルドパイプ・クロス仕様

サイズ ASME/ANSI B169ASME B1628MSS-SP-43
外径 エクワル・クロス (1/2′′"24′′),ERW/Buttweld エクワル・クロス (1/2′′"48′′),リダクション・クロス (1/2′′"24′′),ERW/Buttweld リダクション・クロス (1/2′′"48′′)
種類 平等な交差点,減少する交差点
壁の厚さ 3mm 40mm / SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS
付加価値のサービス 熱浸したガルバニゼーション,エポキシ&FBEコーティング,電波ポリッシュ,砂吹き,スレッド,溶接
生産品種 ステンレス鋼,合金鋼,デュプレックス鋼,ニッケル合金鋼,低温鋼,炭素鋼,クプロニッケル

バットウェルドパイプ・クロス,同等クロス,減量クロスの製造基準

ASME: ANSI B169ANSI B1628MSS-SP-43
DIN: DIN2605,DIN2615,DIN2616,DIN2617,DIN28011
EN: EN10253-1,EN10253-2
ASTM A403 ASME SA403 鋳造されたオステニティック不?? 鋼管材の標準仕様
ASME B169 工場製 の 鍛造 装具 バット ウェルディング
ASME B1625 バット ウェルディング 終了
ASME B1628 鋳造鋼短半径肘とバックウェルディング回帰
MSS SP-43 低圧,耐腐蝕用用用用用品のための鋳造および製造されたバック・ウェルディングフィッティング

バットウェルドパイプ・クロス・マテリアルグレード

ステンレス鋼 ASTM A403 WP Gr. 304, 304H, 309, 310, 316, 316L, 317L, 321, 347, 904L
炭素鋼 ASTM A234 WPB, WPBW, WPHY 42, WPHY 46, WPHY 52, WPHY 60, WPHY 65 & WPHY 70
低温炭素鋼 ASTM A420 WPL3,A420 WPL6
合金鋼 ASTM/ASME A/SA 234 Gr. WP 1,WP 5,WP 9,WP 11,WP 12,WP 22,WP 91
複合鋼 ASTM A 815,ASME SA 815 UNS NO S31803,S32205. 材料番号 1.4462
ニッケル合金 ASTM / ASME SB 336 UNS 2200 (ニッケル200), UNS 2201 (ニッケル201), UNS 4400 (モンネル400), UNS 8020 (合金20 / 20CB 3,UNS 8825 INCONEL (825), UNS 6600 (INCONEL 600), UNS 6601 (INCONEL 601),UNS 6625 (INCONEL 625)UNS 10276 (HASTELLOY C 276)

ANSI/ASME B16.9 バトルウェルド 均等な横切りの寸法

バトルウェルドの横の寸法図

Pipe Cross Dimensions
nominal pipe size (NPS) (名目パイプサイズ) DN ベベルの外径 中から端まで
実行.C 出口.M[注釈 (※1) と (2) ]
1/2 15 21.3 25 25
3/4 20 26.7 29 29
1 25 33.4 38 38
1 - 1 / 4 32 42.2 48 48
1 2 3 4 4 4 4 5 5 6 6 6 6 7 7 7 40 48.3 57 57
2 50 60.3 64 64
2 2/2 65 73.0 76 76
3 80 88.9 86 86
3-1/2 90 101.6 95 95
4 100 114.3 105 105
5 125 141.3 124 124
6 150 168.3 143 143
8 200 219.1 178 178
10 250 273.0 216 216
12 300 323.8 254 254
14 350 355.6 279 279
16 400 406.4 305 305
18 450 457 343 343
20 500 508 381 381
22 550 559 419 419
24 600 610 432 432
26 650 660 495 495
28 700 711 521 521
30 750 762 559 559
32 800 813 597 597
34 850 864 635 635
36 900 914 673 673
38 950 965 711 711
40 1000 1016 749 749
42 1050 1067 762 711
44 1100 1118 813 762
46 1150 1168 851 800
48 1200 1219 889 838

壁の厚さ (t) は顧客によって指定されなければならない.

バトルウェルド 横の寸法を小さくする

Reducing Tee Dimensions

定数直径 外径 中から終わりまで
D1 D2
DN NPS シリーズA シリーズB シリーズA シリーズB C について M について
15×15 1/2×1/2 21.3 18 21.3 18 25 25
15×10 1/2×3/8 21.3 18 17.3 14 25 25
15×8 1/2×1/4 21.3 18 13.7 10 25 25
20×20 3/4×3/4 26.9 25 26.9 25 29 29
20×15 3/4×1/2 26.9 25 21.3 18 29 29
20×10 3/4 × 3/8 26.9 25 17.3 14 29 29
25×25 1×1 33.7 32 33.7 32 38 38
25×20 1×3/4 33.7 32 26.9 25 38 38
25×15 1×1/2 33.7 32 21.3 18 38 38
32×32 1.1/4×1.1/4 42.4 38 42.4 38 48 48
32×25 1.1/4×1 42.4 38 33.7 32 48 48
32×20 1.1/4×3/4 42.4 38 26.9 25 48 48
32×15 1.1/4×1/2 42.4 38 21.3 18 48 48
40×40 1.1/2×1.1/2 48.3 45 48.3 45 57 57
40×32 1.1/2×1.1/4 48.3 45 42.4 38 57 57
40×25 1.1/2×1 48.3 45 33.7 32 57 57
40×20 1.1/2×3/4 48.3 45 26.9 25 57 57
40×15 1.1/2×1/2 48.3 45 21.3 18 57 57
50×50 2×2 60.3 57 60.3 57 64 64
50×40 2×1.1/2 60.3 57 48.3 45 64 60
50×32 2×1.1/4 60.3 57 42.4 38 64 57
50×25 2 × 1 60.3 57 33.7 32 64 51
50×20 2×3/4 60.3 57 26.9 25 64 44
65×65 2/1/2×2.1/2 73.0 76 73.0 76 76 76
65×50 2/1/2×2 73.0 76 60.3 57 76 70
65×40 2/1/2×1.1/2 73.0 76 48.3 45 76 67
65×32 2/1/2×1.1/4 73.0 76 42.4 38 76 64
65×25 2/1/2×1 73.0 76 33.7 32 76 57
80×80 3×3 88.9 89 88.9 89 86 86
80×65 3×2.1/2 88.9 89 73.0 76 86 83
80×50 3×2 88.9 89 60.3 57 86 76
80×40 3×1.1/2 88.9 89 48.3 45 86 73
80×32 3×1.1/4 88.9 89 42.4 38 86 70
90×90 3.1/2×3.1/2 101.6 ほら 101.6 ほら 95 95
90×80 3.1/2×3 101.6 ほら 88.9 89 95 92
90×65 3.1/2×2.1/2 101.6 ほら 73.0 76 95 89
90×50 3.1/2×2 101.6 ほら 60.3 57 95 83
90×40 3.1/2×1.1/2 101.6 ほら 48.3 45 95 79
100×100 4×4 114.3 108 114.3 108 105 105
100×90 4×3.1/2 114.3 108 101.6 ほら 105 102
100×80 4×3 114.3 108 88.9 89 105 98
100×65 4×2.1/2 114.3 108 73.0 76 105 95
100×50 4×2 114.3 108 60.3 57 105 89
100×40 4×1.1/2 114.3 108 48.3 45 105 86
125×125 5×5 141.3 133 141.3 133 124 124
125×100 5×4 141.3 133 114.3 108 124 117
125×90 5×3.1/2 141.3 ほら 101.6 ほら 124 114
125×80 5×3 141.3 133 88.9 89 124 111
125×65 5 × 2 について1.2 141.3 133 73.0 76 124 108
125×50 5×2 141.3 133 60.3 57 124 105
150×150 6×6 168.3 159 168.3 159 143 143
150×125 6×5 168.3 159 141.3 133 143 137
150×100 6×4 168.3 159 114.3 108 143 130
150×90 6×3.1/2 168.3 ほら 101.6 ほら 143 127
150×80 6×3 168.3 159 88.9 89 143 124
150×65 6×2.1/2 168.3 159 73.0 76 143 121
200×200 8×8 219.1 219 219.1 219 178 178
200×150 8×6 219.1 219 168.3 159 178 168
200×125 8×5 219.1 219 141.4 133 178 162
200×100 8×4 219.1 219 114.3 108 178 156
200×90 8×3.1/2 219.1 ほら 101.6 ほら 178 152
250×250 10×10 273.0 273 273.0 273 216 216
250×200 10×8 273.0 273 219.1 219 216 203
250×150 10×6 273.0 273 168.3 159 216 194
250×125 10×5 273.0 273 141.3 133 216 191
250×100 10×4 273.0 273 114.3 108 216 184
300×300 12×12 323.9 325 323.9 325 254 254
300×250 12×10 323.9 325 273.0 273 254 241
300×200 12×8 323.9 325 219.1 219 254 229
300×150 12×6 323.9 325 168.3 159 254 219
300×125 12×5 323.9 325 141.3 133 254 216
350×350 14×14 355.6 377 355.6 377 279 279
350×300 14×12 355.6 377 323.9 325 279 270
350×250 14×10 355.6 377 273.0 273 279 257
350×200 14×8 355.6 377 219.1 219 279 248
350×150 14×6 355.6 377 168.3 159 279 238
400×400 16×16 406.4 426 406.4 426 305 305
400×350 16×14 406.4 426 355.6 377 305 305
400×300 16×12 406.4 426 323.9 325 305 295
400×250 16×10 406.4 426 273.0 273 305 283
400×200 16×8 406.4 426 219.1 219 305 273
400×150 16×6 406.4 426 168.3 159 305 264
450×450 18×18 457 480 457 480 343 343
450×400 18×16 457 480 406.4 426 343 330
450×350 18×14 457 480 355.6 377 343 330
450×300 18×12 457 480 323.9 325 343 321
450×250 18×10 457 480 273.0 273 343 308
450×200 18×8 457 480 219.1 219 343 298
500×500 20×20 508 530 508 530 381 381
500×450 20×20 508 530 457 480 381 368
500×400 20×20 508 530 406.4 426 381 356
500×350 20×20 508 530 355.6 377 381 356
500×300 20×20 508 530 323.9 325 381 346
500×250 20×20 508 530 273.0 273 381 333
500×200 20×20 508 530 219.1 219 381 324

ASME B16.9 バットウェルド・クロス型

バットウェルド 平等なクロス バット・ウェルドの縮小型交差式
クロス フィッティング を 減らす 鋼製の縮小型横管フィッティング
ASME B16.9 不平等な十字 高品質の不平等なクロス
バトルウェルド ストレートクロス バット・ウェルド・リダクション・クロス・パイプ・フィッティング
ANSI B16.9 バットウェルド・クロス ASME B16.28 バットウェルドパイプクロス
バットウェルド・クロス・パイプ・フィッティング バットウェルド・バーレッド・クロス
均等なクロスフィット クロスフィッティング
バトルウェルドの縮小十字 バトルウェルド 均等横取り

バットウェルド・パイプ・クロス価格表

ASME B16.9 バットウェルド等式クロス
FOB 価格: US $0.5-6 / パーツ

バットウェルド sch40 不等式クロス
FOB 価格: US $1.2-2500 / パーツ

均等な横断フィッティング
FOB 価格: US$1~5000/ピース

ASME B16.9 バットウェルド縮小十字
FOB 価格: US $0.11-999 / パーツ

ASME B16.9 バットウェルド縮小型横管フィッティング
FOB 価格: US $ 0.2-50 / 片

バットウェルド・バーレッド・クロス
FOB 価格: US $ 0.2-500 / パーツ

平等な十字架
FOB 価格: US $ 0.11-1 / 片
