スーパーデュプレックスステンレス鋼 4' x 3' 150LB Sch40 ASTM A182 F53 フレンズ オレット ラップ 共同ストップエンド

October 10, 2024
最新の会社ニュース スーパーデュプレックスステンレス鋼 4' x 3' 150LB Sch40 ASTM A182 F53 フレンズ オレット ラップ 共同ストップエンド

製品説明

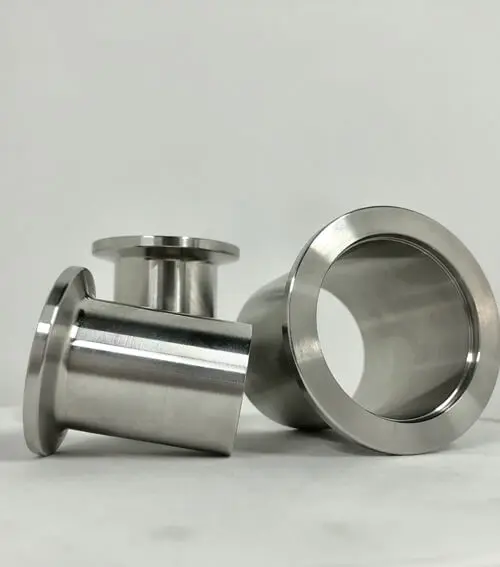

ラップジョイントストブエンドは,通常ラップジョイントフレンズで使用されるストブエンドの一種であり,ストブエンドはフレンズの表向きを形成する.パイプの絶え間ない脱線と解体が必要とするアプリケーションは,迅速な解体を提供するため,これらのフィッティングによって恩恵を受けるパイプラインの検査と清掃を可能にします.
最新の会社ニュース スーパーデュプレックスステンレス鋼 4' x 3' 150LB Sch40 ASTM A182 F53 フレンズ オレット ラップ 共同ストップエンド 0

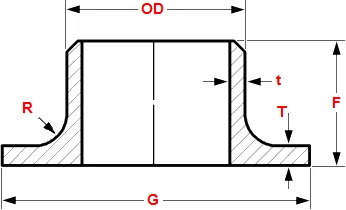

サイズ 腰関節 ストブ 終了 スケジュール STD XS ASME B169


最新の会社ニュース スーパーデュプレックスステンレス鋼 4' x 3' 150LB Sch40 ASTM A182 F53 フレンズ オレット ラップ 共同ストップエンド 1



スケジュール STD

NPS
過剰摂取
T
G
F について
R
体重
1/2
21.3
2.77
34.9
76.2
3.18
0.16
3/4
26.7
2.87
42.9
76.2
3.18
0.23
1
33.4
3.38
50.8
101.6
3.18
0.29
1. 1/4
42.2
3.56
63.5
101.6
4.76
0.45
1.1/2
48.3
3.68
73
101.6
6.35
0.54
2
60.3
3.91
92.1
152.4
7.94
1
2.1/2
73
5.16
104.8
152.4
7.94
1.5
3
88.9
5.49
127
152.4
9.53
2.1
3.1/2
101.6
5.74
139.7
152.4
9.53
2.5
4
114.3
6.02
157.2
152.4
11.11
3
5
141.3
6.55
185.7
203.2
11.11
5.4
6
168.3
7.11
215.9
203.2
12.70
7.3
8
219.1
8.18
269.9
203.2
12.70
11.6
10
273.1
9.27
323.9
254
12.70
18
12
323.9
9.53
381
254
12.70
21
14
355.6
9.53
412.8
304.8
12.70
28
16
406.4
9.53
469.9
304.8
12.70
34
18
457.2
9.53
533.4
304.8
12.70
39
20
508
9.53
584.2
304.8
12.70
44
24
609.6
9.53
692.2
304.8
12.70
57

寸法はミリメートルで,重量はキログラムで,約で示されています.

ASME B16 ストブ・エンドの寸法許容量9


名目パイプサイズ
1/2 から 2.1/2
3から3.1/2
4
5 から 8
10~18歳
20から24
溶接端の外径 (OD)
+
1.6
-
0.8
1.6
1.6
+
2.29
-
1.6
+
4.06
-
3.05
+
6.35
-
4.83
総長さ (F)
1.6
1.6
1.6
1.6
2
2
周りの外径 (G)
+
0
-
0.76
+
0
-
0.76
+
0
-
0.76
+
0
-
0.76
+
0
-
1.6
+
0
-
1.6
ラップの厚さ (T)
+
1.52
-
0
+
1.52
-
0
+
1.52
-
0
+
1.52
-
0
+
1.52
-
0
+
1.52
-
0
フィルレ 周りの半径 (R)
+
0
-
0.76
+
0
-
0.76
+
0
-
1.6
+
0
-
1.6
+
0
-
1.6
+
0
-
1.6
壁厚さ (t)
nomina wall thickness の 87.5% 以上


バット・ウェルディング・フィッティング・ラップ・ジョイント・ストップ・エンド 製造基準


ASME B169
ASME B1628
ASME B1649
MSS SP43
Mss SP75

覚えておいて
MSS SP-43は,ASME B36で定義されているように,表5Sおよび表10Sのパイプおよび表40Sのパイプで使用するのに適したストブエンドに使用するために製造されたステンレス鋼のブートウェールドフィッティングのみをカバーする.19MSS SP-43 で定義された寸法および寸法容量については,NPS 1/2 から NPS 24 までのASME B16.9 仕様と実質的に同じである.斜面の外径を除いて.

バット・ウェルディング フィッティング ラップ・ジョイント ストップ・エンド 材料グレード






ニッケル合金
ASTM/ASME SB366 合金200/UNS N02200,合金800HT/インコロイ800HT/UNS N08811,合金400/モネル400/UNS N04400,F904L/UNS N08904
合金800/インコロー 800/UNS N08800,合金C-2000/UNS N06200,合金925/インコロー 925/UNS N09925,合金C-22/UNS N06022,合金201/UNS
N02201,合金C-276/ハステロイC-276/UNS N10276,合金625/UNS N06625,ニモニック80A/ニッケル合金80A/UNS N07080,合金K-500/モネル
K-500,合金20/UNS N08020,合金800H/インコロイ800H/UNS N08810,合金600/インコネル600/UNS N06600,合金31/UNS N08031,ハステロイ
C-276/UNS N10276,合金825/インコロイ825/UNS N08825,合金20/N08020
デュプレックス・ステールとスーパーデュプレックス・ステール
ASTM/ASME SA 815 WPS31803, WPS32205, WPS32750, WPS32760, WPS32550

ステンレス鋼
ASTM/ASME SA403 WP 304,WP 304L,WP 304H,WP 304LN,WP 304N,ASTM/ASME A403 WP 316,WP 316L,WP 316H,WP 316LN,WP 316N,WP 316Ti
ASTM/ASME A403 WP 321,WP 321H ASTM/ASME A403 WP 347,WP 347H
炭素鋼
ASTM/ASME SA234 WPB
低温炭素鋼
ASTM/ASME SA420 WPL3-WPL6
低合金鋼
ASTM/ASME SA 234 WP9,WP91,WP11,WP22
